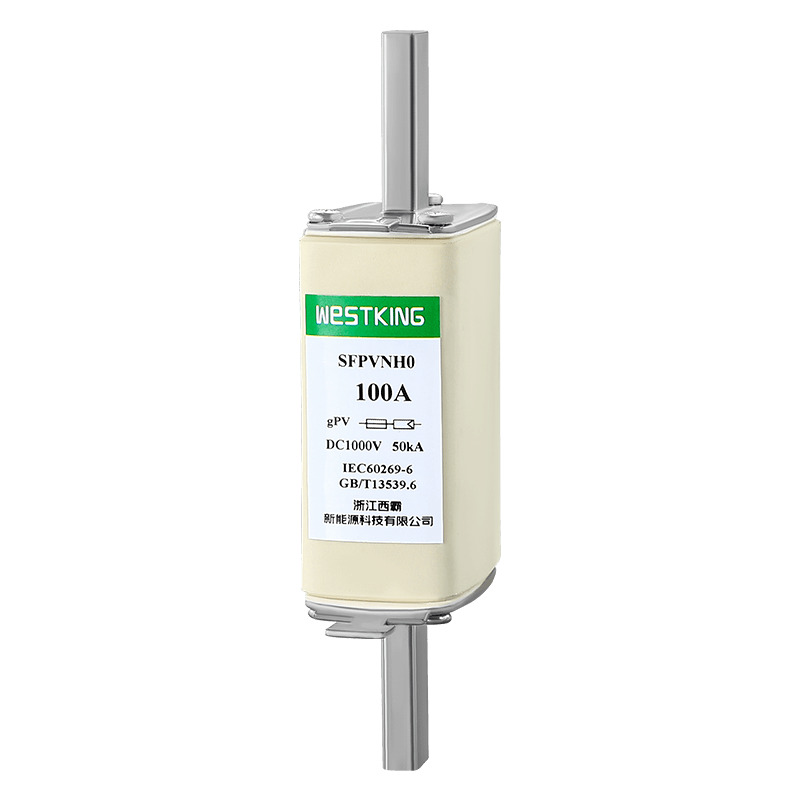

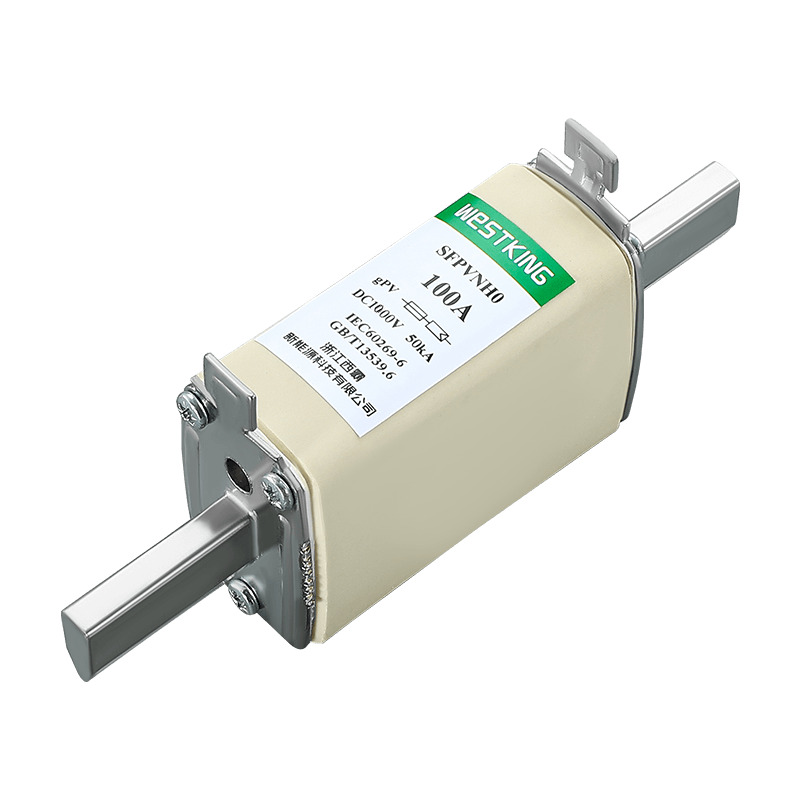

Westking, důvěryhodný dodavatel se sídlem v Číně, nabízí vysoce kvalitní 1000Vdc NH0 GPV PV pojistkové články. Tyto pojistkové vložky jsou určeny pro fotovoltaické aplikace a zajišťují spolehlivou ochranu v solárních systémech. Díky závazku společnosti Westking k dokonalosti splňují tyto pojistkové vložky průmyslové standardy a poskytují účinná a bezpečná řešení pro projekty solární energie.
Pojistkové vložky NH0 gPV pro fotovoltaické instalace od WESTKING byly speciálně navrženy tak, aby poskytovaly spolehlivé řešení bezpečnostní ochrany v dílčím poli, poli nebo invertorovém stejnosměrném vstupu fotovoltaických instalací. Tyto pojistkové vložky nabízejí komplexní ochranu proti přetížení a zkratům (třída gPV podle norem IEC 60269 a UL248-19) s minimálním pojistkovým proudem 1,35násobku jmenovitého proudu (In). Jsou konstruovány s keramickým tělem, které vykazuje výjimečnou odolnost vůči vnitřnímu tlaku a tepelnému šoku. Kontakty jsou vyrobeny z postříbřené mědi nebo mosazi, zatímco tavné prvky jsou složeny z materiálů Toshiba, které zabraňují stárnutí a udržují nezměněné elektrické vlastnosti v průběhu času. Pro zajištění optimálního výkonu doporučujeme s těmito pojistkovými vložkami používat naše pojistkové spodky SFPVNH0B 1000 V DC.
•Jmenovité napětí: | 1000 V DC |
•Jmenovité proudy: | 40A...100A |
•Kategorie využití: | gPV |
• Jmenovitá vypínací schopnost: | 50 kA |
•Minimální hodnocení přerušení: | 1,35 In |
•Netavný proud: | 1,13 In |
• Teplota skladování: | -40 °C ... 90 °C |
•Provozní teplota : | -40 °C ... 85 °C |
•Když okolní teplota překročí 25°C, podívejte se prosím na tabulku korekcí teploty pojistek WESTKING Solar.
IEC/EN 60269-1 Pojistkové vložky – všeobecné požadavky
IEC/EN 60269-6 Pojistkové vložky pro solární fotovoltaické systémy
UL248-19 Fotovoltaické pojistkové vložky
V souladu s RoHS
Celosvětově široce přijímáno
Schopný přerušit nízké poruchové proudy
Účinně odolává teplotním cyklům
Vyrobeno s odolností pro zvýšení životnosti systému
Vysoká účinnost s minimálními ztrátami energie
Kompaktní design pro prostorově úspornou instalaci
Toto zařízení je kompatibilní s invertory a regulátory nabíjení baterie, poskytuje ochranu pro FV moduly in-line a je vhodné pro aplikace slučovačů.
Vhodné pro použití ve všech fotovoltaických systémech, nabízí ochranu na úrovni string/array FV systémů.
TUV CE
is09001 iatf16949
Čína
Jmenovitý proud | I2t (A2s) | Ztráta výkonu (w) 1,0 palce | Čistá hmotnost | |
Tání | Zúčtování | |||
40A | 140 | 1200 | 8.0 | 224 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Popis:
1. Pojistka normálně funguje v teplotním rozsahu -5°C až 40°C a není nutná žádná další korekce.
2. Přípustné podmínky použití jsou -40°C až 85°C.
3. V rámci přípustných podmínek použití viz tato tabulka.
Pojistkový článek 1000Vdc NH0 gPV je kompaktní a vysoce kvalitní produkt vyvinutý a vyrobený společností WESTKING New Energy Technology Co., Ltd. pro použití v napěťové platformě 1000VDC. S napěťovou platformou 40A-100A je tato pojistková vložka navržena tak, aby šetřila místo v aplikacích slučovacích skříní díky své malé velikosti a vysoké schopnosti segmentace. Je schopen rychle přerušit obvod v krátkém čase a účinně chránit zařízení před poškozením způsobeným nadproudovými a zkratovými poruchami. Tato pojistková vložka je vyrobena z vysoce kvalitních materiálů a nabízí vynikající spolehlivost a dlouhou životnost.
