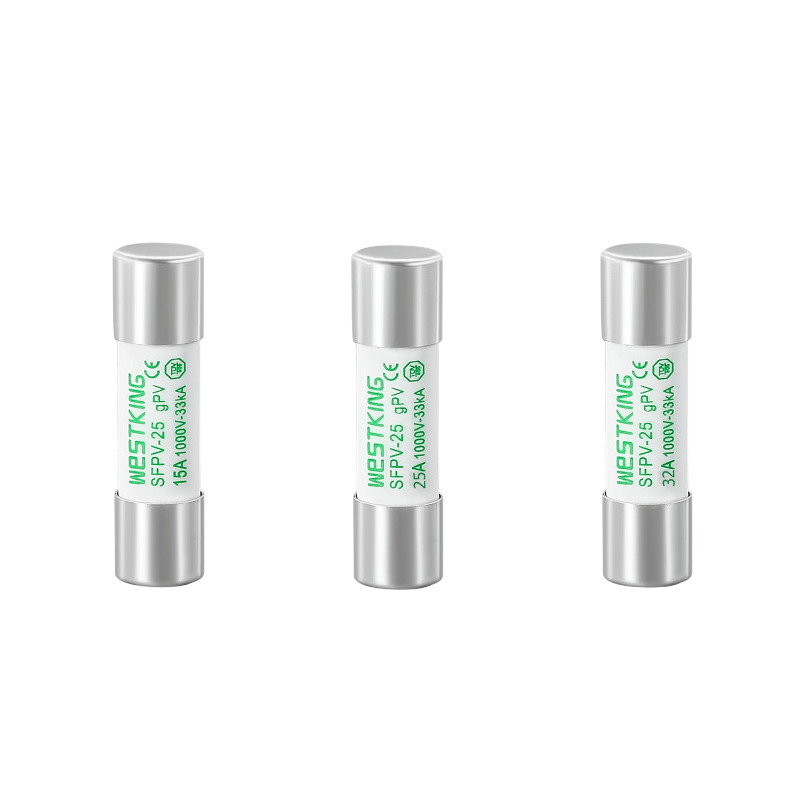

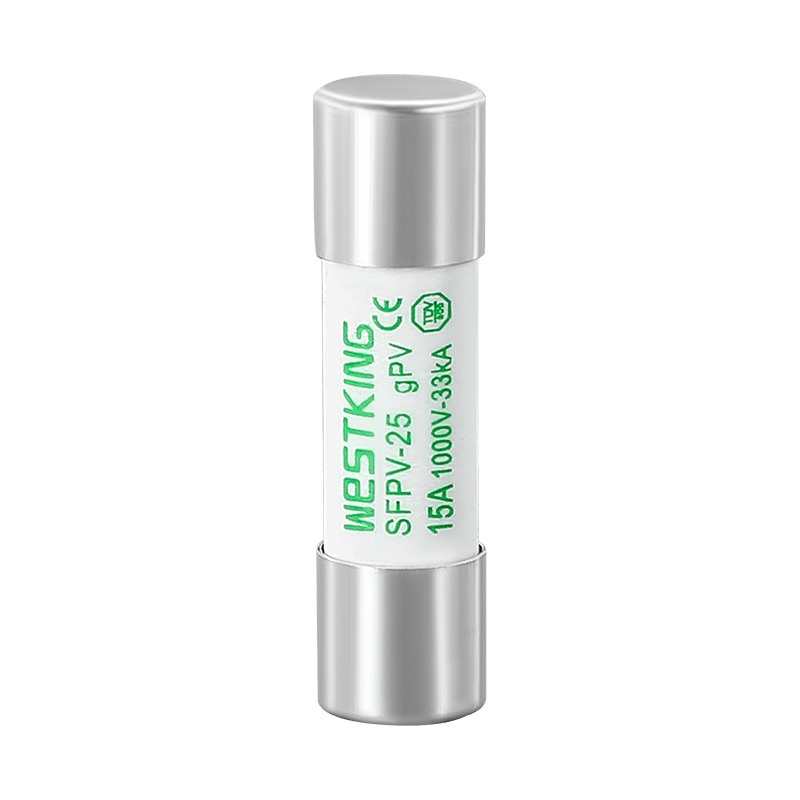

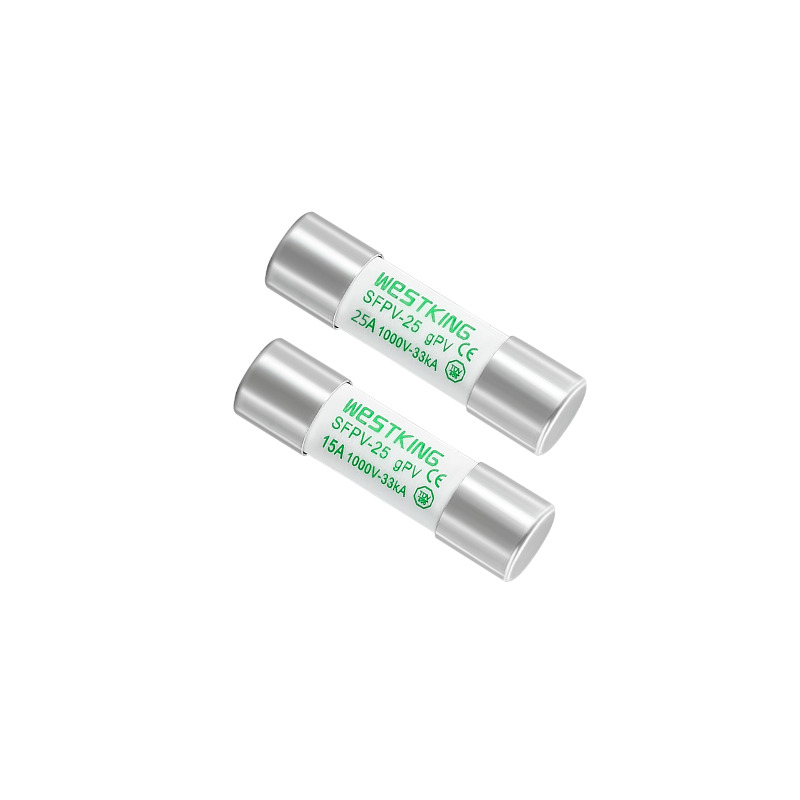

Vyrobeno s ohledem na fotovoltaické systémy, Westking's Model SFPV-25
se objevuje jako účelová řada PV pojistek navržená tak, aby zaručovala bezpečnost fotovoltaických zařízení. Díky svému sofistikovanému designu nabízí tato řada pojistek výjimečnou odolnost proti změnám teploty a častému cyklování proudu, čímž podporuje prodlouženou životnost systému.Vyvinutý speciálně pro ochranu fotovoltaických systémů, Westking's Model SFPV-25
je řada PV pojistek navržená pro zajištění bezpečnosti fotovoltaických aplikací. Jeho pokročilá konstrukce poskytuje vynikající odolnost vůči teplotě a cyklování proudu, což přispívá k prodloužené životnosti systému. Model SFPV-25 se stejnosměrným napětím 1000 V se může pochlubit nízkou minimální vypínací schopností 1,35násobku hodnoty jmenovitého proudu pojistky. To umožňuje bezpečné přerušení obvodu i za typických podmínek nízkého poruchového proudu generovaných FV generátory. Chraňte svůj FV systém mimo síť nebo připojený k síti před neočekávanými zemními poruchami a poruchami vedení pomocí pojistkového vedení Westking's Protection.
•Jmenovité napětí: | 1000 V DC |
•Jmenovité proudy: | 1A...32A |
•Kategorie využití: | gPV |
• Jmenovitá vypínací schopnost: | 33 kA |
•Minimální hodnocení přerušení: | 1A > 1,45·In 2...32A > 1,35·In |
•Netavný proud: | 1,13·In |
• Teplota skladování: | -40 °C ... 90 °C |
•Provozní teplota : | -40 °C ... 85 °C |
•Pokud je okolní teplota vyšší než 25°C, prostudujte si tabulku korekčního koeficientu teploty pojistek WESTKING a uživatelskou příručku.
IEC/EN 60269-1 Pojistkové vložky – všeobecné požadavky
IEC/EN 60269-6 Pojistkové vložky pro solární fotovoltaické systémy
UL248-19 Fotovoltaické pojistkové vložky
V souladu s RoHS
Výjimečně nízká kapacita přerušení poruchového proudu
Robustní konstrukce pro prodloužení životnosti systému
Odolné proti cyklování teplot
Spolehlivý výkon zajištěn při extrémních teplotách
Ochrana pro FV moduly in-line
Vhodné pro aplikace slučovačů
Použitelné pro všechny fotovoltaické systémy
Poskytuje ochranu na úrovni string/array FV systémů
Kompatibilní s invertory a regulátory nabíjení baterie
TUV CE
is09001 iatf16949
Čína
Jmenovitý proud | I2t (A2s) | Ztráta výkonu (w) 1,0 palce | Čistá hmotnost | |
Tání | Zúčtování | |||
1A | 5 | 16 | 0.9 | 10 g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Popis:
1. Pojistka normálně funguje v teplotním rozsahu -5°C až 40°C a není nutná žádná další korekce.
2. Přípustné podmínky použití jsou -40°C až 85°C.
3. V rámci přípustných podmínek použití viz tato tabulka.
Tento návod je určen pro pojistkovou vložku a držák pojistek gPV 1000Vdc 10x38mm, které jsou určeny pro ochranu solární fotovoltaické elektrárny.
1. Pracovní podmínky
1.1 Teplota okolního vzduchu
Normální podmínky použití: Teplota okolního vzduchu nepřesahuje 40 °C; průměrná teplota okolního vzduchu za 24 hodin nepřesáhne 35 °C, s nižší průměrnou hodnotou naměřenou v průběhu roku; minimální teplota okolního vzduchu není nižší než -5°C. Přípustné podmínky použití: -40°C až 85°C.
1.2 Nadmořská výška
Normální podmínky použití: Nadmořská výška instalace nepřesahuje 2000 m. Přípustné podmínky použití: 2000 m až 4500 m. Korekce parametru nadmořské výšky: Vyšší nadmořská výška vede především k degradaci izolace, špatným podmínkám pro odvod tepla a změnám tlaku vzduchu.
a) S každým zvýšením nadmořské výšky o 100 metrů se nárůst teploty pojistky zvýší o 0,1k - 0,5k.
b) Na každých 100 metrů zvýšení nadmořské výšky se průměrná teplota okolního prostředí sníží asi o 0,5 k.
c) Obecně platí, že pojistky používané v otevřeném prostředí mohou ignorovat vliv nadmořské výšky na jmenovitý proud a přesto zvolit standardní podmínky.
d) Pojistky používané v uzavřených prostředích, pokud teplota okolního vzduchu nebo vnitřní teplota krytu výrazně neklesá s nadmořskou výškou a stále může dosáhnout více než 40 °C, je třeba snížit jmenovitý proud. Na každých 1000 metrů zvýšení nadmořské výšky se jmenovitý proud sníží o 2% - 5%.
1.3 Atmosférické podmínky
Normální podmínky použití: Vzduch je čistý, s relativní vlhkostí ne více než 50 % při teplotě okolního vzduchu 40 °C; vyšší relativní vlhkost je povolena při nižších teplotách; za těchto podmínek může občas docházet k mírné kondenzaci v důsledku teplotních změn. Normální podmínky použití: Žádná výrazná kondenzace, relativní vlhkost až 95 %.
2. Podmínky instalace
Pojistka by měla být instalována vodorovně nebo svisle, přičemž konkrétní instalace závisí na skutečné situaci. Elektrická vzdálenost by neměla být menší než 8 mm a povrchová vzdálenost by neměla být menší než 10 mm. Kategorie instalace FV pojistky je Třída III. Podmínky instalace jsou následující:
a) Na místě bez výrazných vibrací a otřesů.
b) V médiu bez nebezpečí výbuchu a neobsahujícím žádné plyny nebo prach, které by mohly korodovat kovy nebo ničit izolaci (včetně vodivého prachu).
c) Na místě bez vnikání deště nebo sněhu.
3. Způsob instalace:
a) instalace na standardní kolejnici TH35;
b) Specifikace šroubu: M5;
c) Doporučený montážní moment: 2,0 N·m;
d) Tolerance točivého momentu: ± 3 %.
4. Balení a skladování
Balení: FV pojistky od WESTKING se dodávají ve vnitřních krabicích a vnějších kartonech z vlnitého papíru s bezpečnostními štítky pro déšť, odolnost proti vlhkosti a křehkost.
Skladování: Teplota: -40 °C až 40 °C; Relativní vlhkost nepřesahuje 70 % při 40 °C, 80 % při 30 °C a 90 % při teplotě pod 20 °C; odolné proti vlhkosti, zabraňte kontaktu s kapalnou vodou a deformacím v důsledku absorpce vlhkosti; ohnivzdorný.
5. Použití a údržba
Pojistky PV by měl pravidelně čistit a udržovat odborný personál, který kontroluje stav upevňovacích prvků, aby bylo zajištěno bezpečné použití. Když se PV pojistková vložka roztaví, doporučuje se vyměnit ji za PV pojistku od WESTKING. Při výměně pojistkového prvku odstraňte z držáku PV pojistky prach a jiné nečistoty
Přečtěte si prosím pozorně tento návod, protože vám pomůže správně používat pojistky. WESTKING New Energy Technology Co., Ltd. poskytuje našim zákazníkům nejen vysoce kvalitní pojistky, ale nabízí také komplexní technické služby, které uživatelům pomáhají při řešení problémů s elektrickou bezpečností. Jako první společnost v Číně, která se zabývá výzkumem a výrobou stejnosměrných pojistek, je společnost WESTKING nadále odhodlána poskytovat špičkové pojistkové produkty pro nové energetické elektrické pole.
