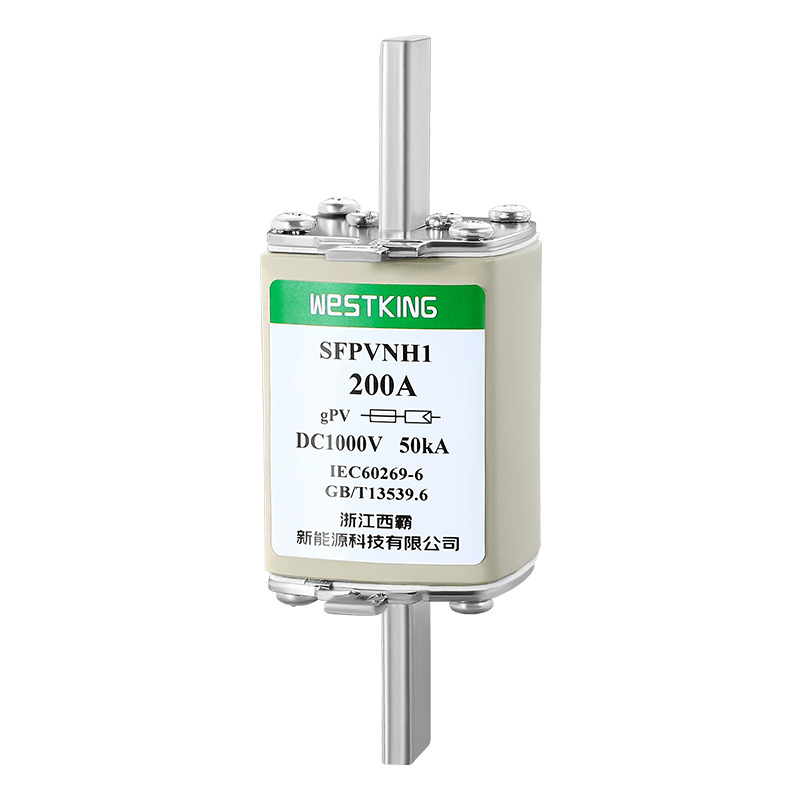

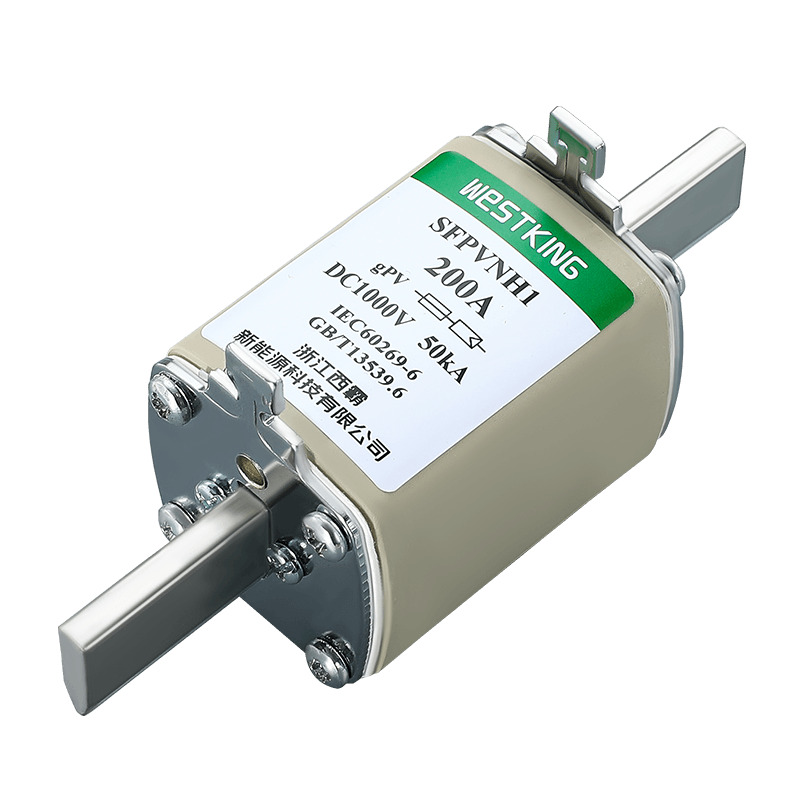

Řada fotovoltaických (PV) pojistek WESTKING SFPVNH1 navržená pro zabezpečení fotovoltaických systémů
funguje jako vyhrazené řešení. Tyto pojistkové vložky od WESTKING jsou navrženy tak, aby rychle reagovaly na zkraty v solárních panelech podél FV řetězu, a hrají klíčovou roli při stínění kabelů v FV řetězci a kategoricky slouží jako primární pojistka.Řada fotovoltaických (PV) pojistek WESTKING SFPVNH1
je speciálně navržen pro ochranu fotovoltaických systémů. Když dojde ke zkratu v solárním panelu v rámci FV řetězce, pojistkové vložky WESTKING SFPVNH1 účinně chrání kabely v FV řetězci (kategorie hlavních pojistek). Tato řada pojistek nejen rozšiřuje náš výběr velikostí PV pojistek globálně, ale také přijímá typ gPV, který vyhovuje oběma normám IEC 60269-6 PV. Kromě toho mají tyto pojistky také odnímatelné čepele pro snadnou přímou montáž. Mezi jejich hlavní vlastnosti patří celosvětová kompatibilita, Nízká schopnost přerušení poruchového proudu, odolnost proti teplotním cyklům, odolná konstrukce pro prodlouženou životnost systému, vysoká účinnost s minimální ztrátou energie a kompaktní půdorys. Řada fotovoltaických pojistek WESTKING SFPVNH1 je k dispozici ve dvou verzích: hladká čepel a přímá montáž, které splňují různé potřeby různých aplikací fotovoltaických systémů.
•Jmenovité napětí: | 1000 V DC |
•Jmenovité proudy: | 40A...160A |
•Kategorie využití: | gPV |
• Jmenovitá vypínací schopnost: | 50 kA |
•Minimální hodnocení přerušení: | 1,35 In |
•Netavný proud: | 1,13 In |
• Teplota skladování: | -40 °C ... 90 °C |
•Provozní teplota : | -40 °C ... 85 °C |
•Když okolní teplota překročí 25°C, podívejte se prosím na tabulku korekcí teploty pojistek WESTKING Solar.
IEC/EN 60269-1 Pojistkové vložky – všeobecné požadavky
IEC/EN 60269-6 Pojistkové vložky pro solární fotovoltaické systémy
UL248-19 Fotovoltaické pojistkové vložky
V souladu s RoHS
Celosvětově široce přijímáno
Schopný přerušit nízké poruchové proudy
Účinně odolává teplotním cyklům
Vyrobeno s odolností pro zvýšení životnosti systému
Vysoká účinnost s minimálními ztrátami energie
Kompaktní design pro prostorově úspornou instalaci
Ochrana pro DC vstupy invertoru
Aplikace pro rekombinátory (subkombinátor, maticový slučovač, hlavní slučovač)
Vhodné pro všechny fotovoltaické aplikace
is09001 iatf16949
Čína
Jmenovitý proud | I2t (A2s) | Ztráta výkonu (w) 1,0 palce | Čistá hmotnost | |
Tání | Zúčtování | |||
40A | 140 | 1200 | 8.0 | 427 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Popis:
1. Pojistka normálně funguje v teplotním rozsahu -5°C až 40°C a není nutná žádná další korekce.
2. Přípustné podmínky použití jsou -40°C až 85°C.
3. V rámci přípustných podmínek použití viz tato tabulka.
Pojistkový článek 1000Vdc NH0 gPV je kompaktní a vysoce kvalitní produkt vyvinutý a vyrobený společností WESTKING New Energy Technology Co., Ltd. pro použití v napěťové platformě 1000VDC. S napěťovou platformou 40A-100A je tato pojistková vložka navržena tak, aby šetřila místo v aplikacích slučovacích skříní díky své malé velikosti a vysoké schopnosti segmentace. Je schopen rychle přerušit obvod v krátkém čase a účinně chránit zařízení před poškozením způsobeným nadproudovými a zkratovými poruchami. Tato pojistková vložka je vyrobena z vysoce kvalitních materiálů a nabízí vynikající spolehlivost a dlouhou životnost.
