Představujeme nejnovější inovaci Westking: všestrannou řadu držáků pojistek
na míru pro ochranu fotovoltaického systému. Řada držáků fotovoltaických pojistek o rozměrech 10 x 38 mm je navržena s přesností a je určena k ochraně fotovoltaických systémů. Tyto držáky pojistek se mohou pochlubit modulární konstrukcí a upřednostňují bezpečnost a uživatelskou přívětivost, splňují přísné normy IEC a UL a zároveň nabízejí krytí IP20. To, co je odlišuje, je jejich intuitivní funkce výměny pojistek, která vyžaduje pouze jemné poklepání pro snadnou údržbu.Westking uvádí na trh inovativní a komplexní držák pojistek
produkty. Řada držáků fotovoltaických pojistek 10X38mm je navržena speciálně pro ochranu fotovoltaických systémů. Díky modulární konstrukci jsou tyto držáky pojistek bezpečné a snadno se používají, splňují normy IEC a UL, nabízejí krytí IP20 a zahrnují funkci výměny pojistky (vyžaduje pouze lehké klepnutí). Řada držáků PV pojistek 10X38mm je k dispozici s nebo bez vizuálního indikátoru přerušení pojistky a lze je vybrat v jednopólovém provedení. Série produktů Westking, vyrobená z houževnatého a odolného termoplastického materiálu, zajišťuje stabilitu a odolnost.Speciální doporučení: Použijte držáky 10X38mm PV pojistek Westking spolu s jejich odpovídajícími pojistkami, abyste zajistili komplexní ochranu vašeho fotovoltaického systému.
•Jmenovité napětí: | 1000Vdc nebo 1100Vdc |
•Jmenovité proudy: | 32A |
•Stupeň ochrany: | IP20 |
•Velikost produktu: | 10x38mm gPV pojistkový článek |
• Jmenovitá vypínací schopnost: | 33 kA |
• Teplota skladování: | -40 °C ... 90 °C |
•Provozní teplota : | -40 °C ... 85 °C |
• Ztrátový výkon držáku pojistky: | 0,37 W |
•Jmenovité izolační napětí: | 6 kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Držáky pojistek
UL4248-19 Držáky fotovoltaických pojistek
UL486E Elektroinstalační svorky
CSA C22.2 Nº 4248-1 Sestavy držáků pojistek
CSA 22,2 Nº 65 drátových konektorů
Prostorově úsporný kompaktní design
Modulární konstrukce pro flexibilitu
Instalace na DIN lištu TH35 pro snadnou integraci
Stupeň krytí IP20
Design bezpečný pro prsty
Pohodlný přístup k pojistkám
Uzamykatelné bez dalšího příslušenství
Utěsnitelné v uzavřené i otevřené poloze
Volitelný vizuální indikátor pojistky
Vyrobeno z plastového materiálu PBT
Obsahuje materiály zpomalující hoření s indexem hořlavosti žhavícího drátu až 960
Fotovoltaické aplikace až do 1100VDC
Ochrana na úrovni PV string/matice
Invertorové aplikace
Provoz slučovače
is09001 iatf16949
TUV CE
Čína
typ | led indikátor | Čistá váha | balení |

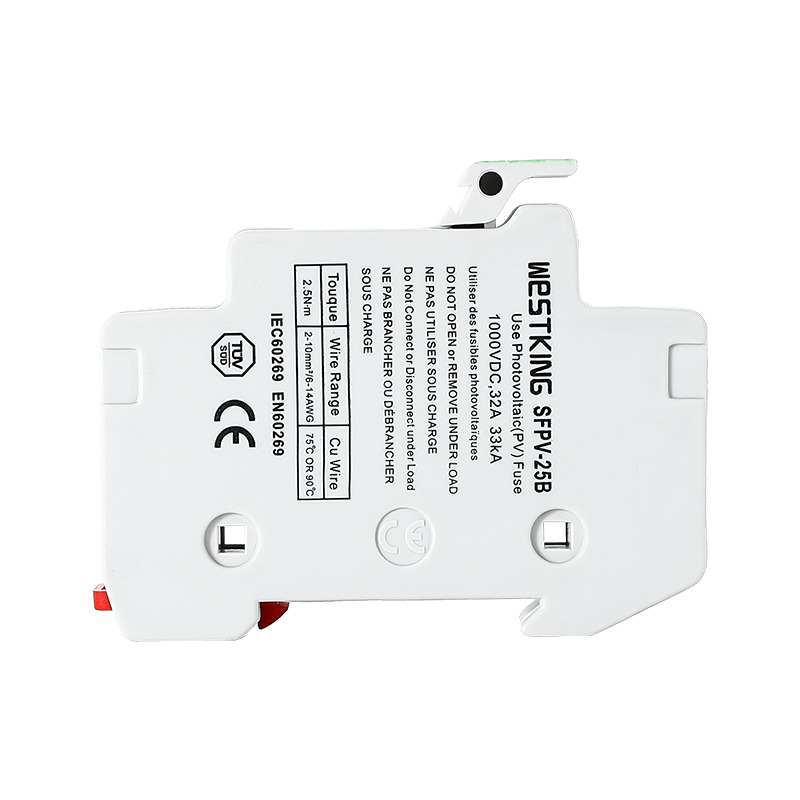

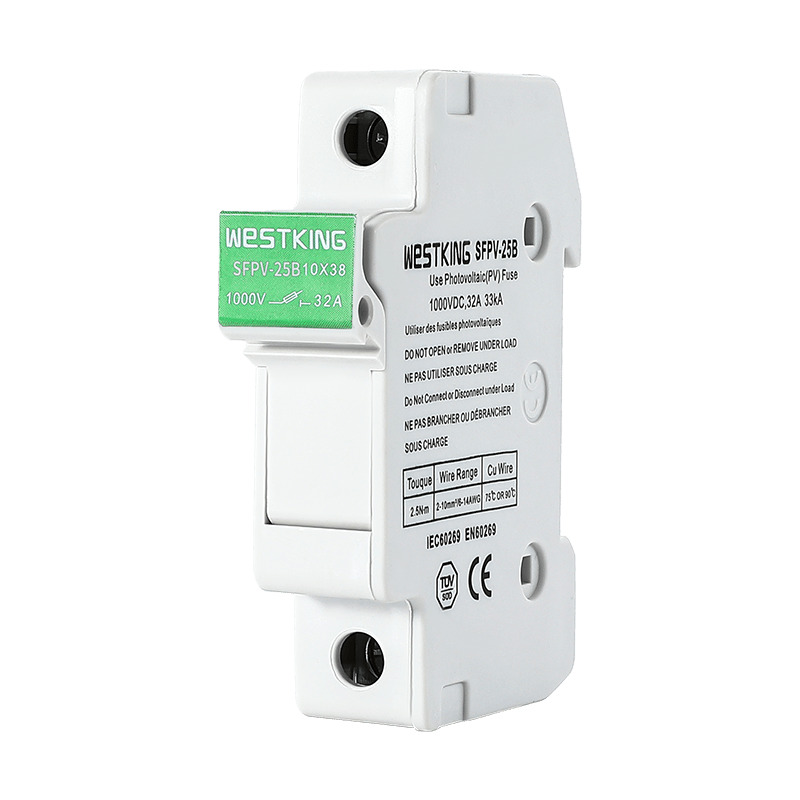

SFPV-25B-1P | NE | 60 g | 12ks/krabice |
SFPV-25B-2P | NE | 121 g | 6ks/krabice |
SFPV-25B-3P | NE | 182 g | 4ks/krabice |
SFPV-25B-4P | NE | 243 g | 3ks/krabice |

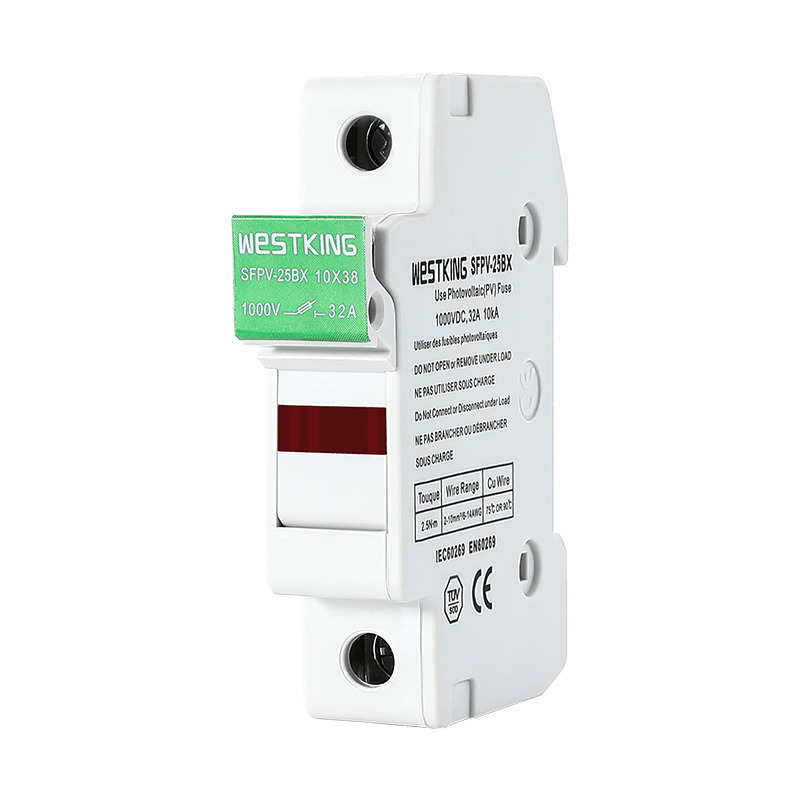

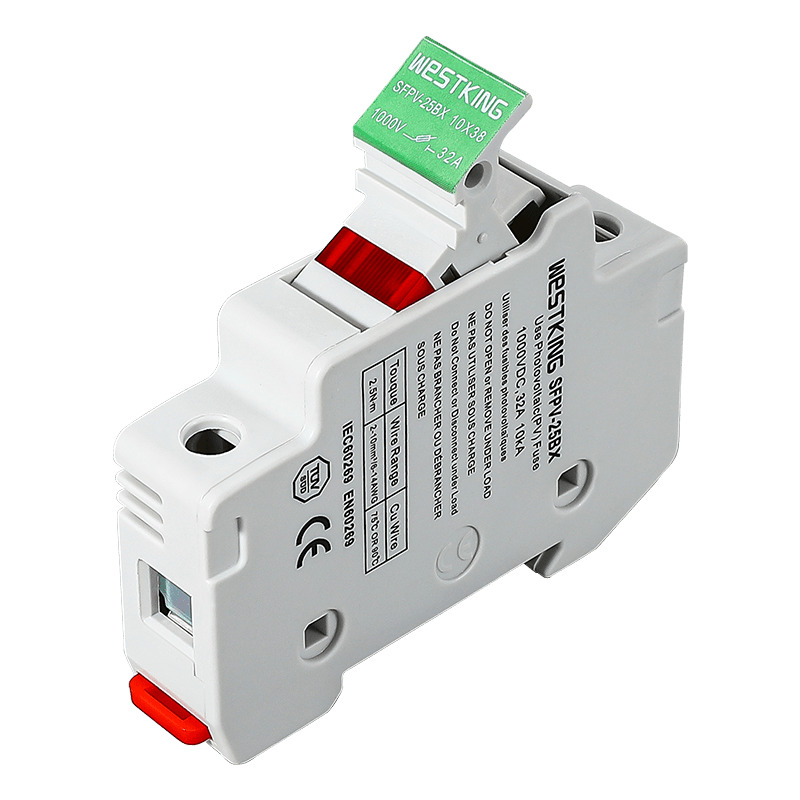

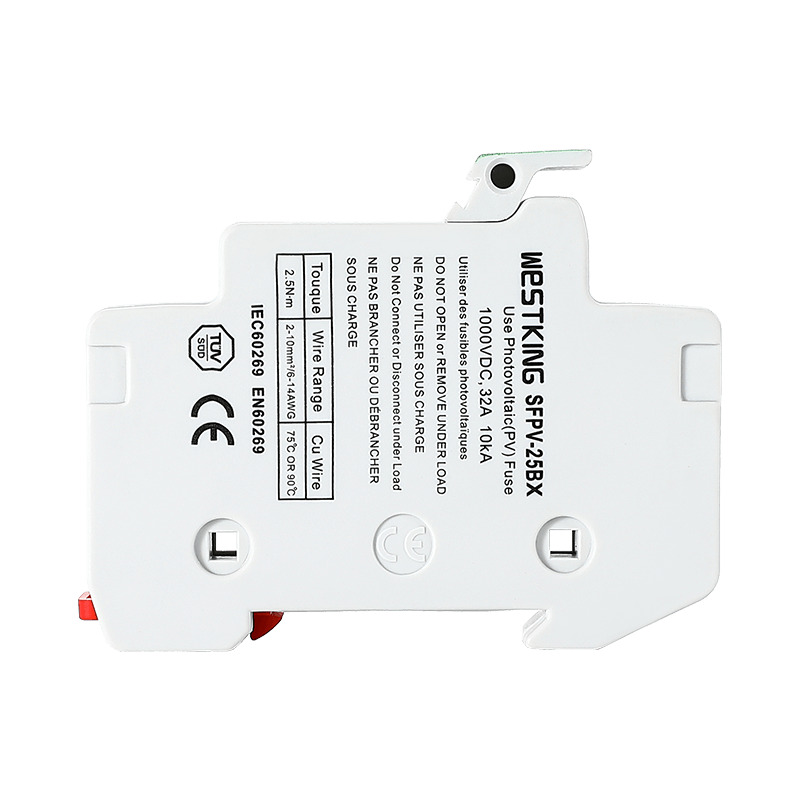

SFPV-25BX-1P | ANO | 62 g | 12ks/krabice |
SFPV-25BX-2P | ANO | 125 g | 6ks/krabice |
SFPV-25BX-3P | ANO | 187 g | 4ks/krabice |
SFPV-25BX-4P | ANO | 249 g | 3ks/krabice |
Držák PV pojistek WESTKING 10X38mm překročil 30 milionů kusů v aplikacích na výrobu fotovoltaické energie v Číně. Vzhledem k tomu, že fotovoltaické pojistky se obvykle používají venku v drsném prostředí s výraznými teplotními rozdíly, existují přísné požadavky na výběr materiálu fotovoltaických pojistek. Během fáze výzkumu a vývoje provedla společnost WESTKING New Energy Technology Co., Ltd. rozsáhlé simulované testy pracovních podmínek a validace. Na základě skutečných provozních podmínek na trhu a zohlednění environmentálních faktorů nakonec WESTKING vytvořil fotovoltaický držák, který odolá náročným podmínkám testování prostředí. To vedlo k vynikajícímu ústnímu podání na čínském trhu s vysokým hodnocením uživatelů našich produktů v mnoha vzorcích nabídek projektů technické transformace.
Níže je uvedena tabulka součinitelů snížení okolního prostředí pro prostředí aplikace držáku PV pojistek 10X38mm spolu s pokyny k instalaci a zapojení. Přečtěte si jej prosím pozorně, protože je zásadní pro správné použití fotovoltaických pojistek a může snížit výskyt poruch a zároveň prodloužit životnost držáku pojistky.
Maximální utahovací moment: 2Nm
Pro pevný nebo vícepramenný drát o velikosti 1-16mm² (16-6AWG), WESTKING doporučuje použít maximálně 2x6mm² PZ2 nebo 5,5x1mm ploché šroubováky (s maximálním průměrem 6mm).
Teplota okolí | -40° až 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Faktor snížení hodnocení (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Vlhkost vzduchu | 95 % | 90 % | 80 % | 50 % | - | - | - | - |
Faktor snížení hodnocení (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Počet pólů (vedle sebe) | Odlehčovací faktor proudu (lth) |
1p-3p | 1 |
Větší nebo rovno 4P | 0.9 |
