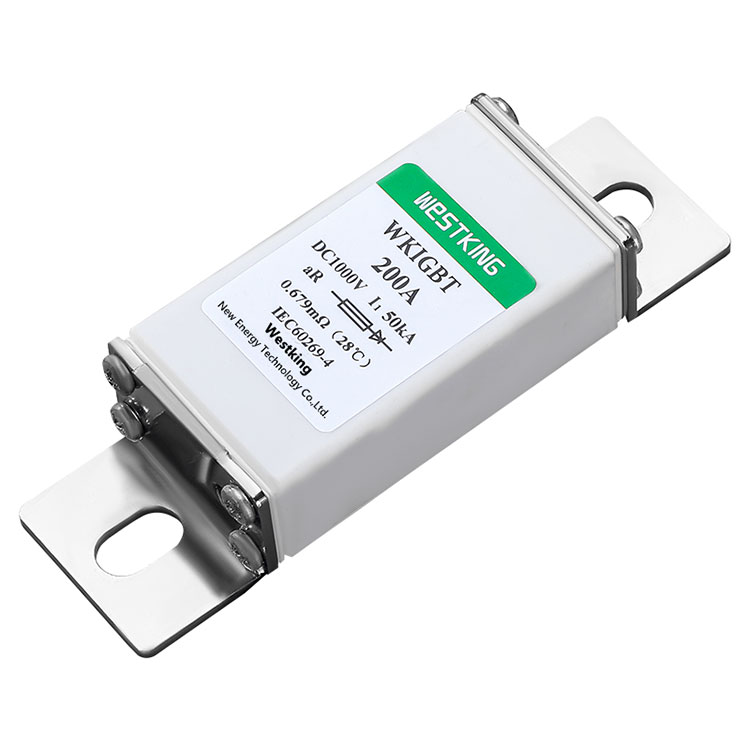

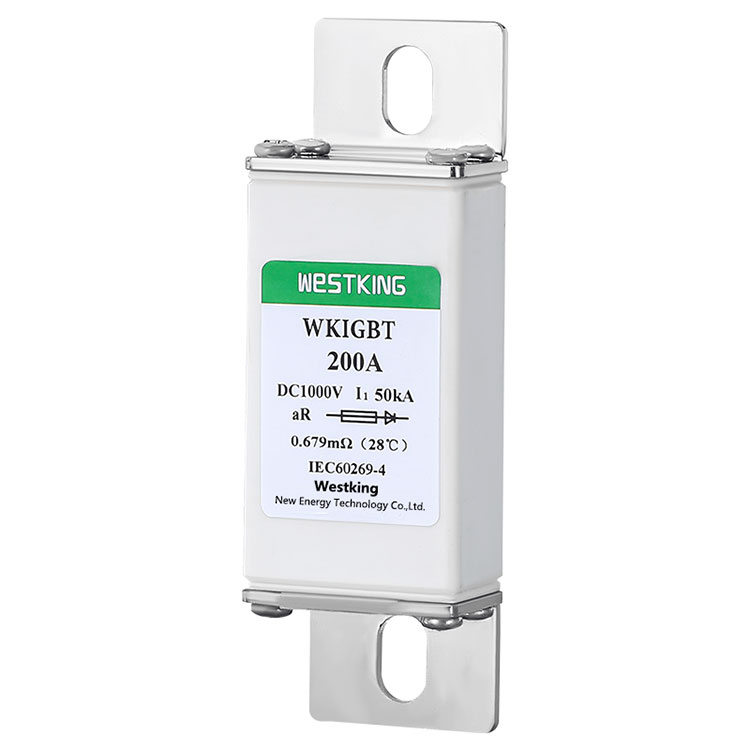

1000VDC pojistkový článek WKIGBT

Westking IGBT FUSE 1000VDC1000VDC pojistkový článek WKIGBTje vysokonapěťová pojistka určená k ochraně silových zařízení a obvodů. Se jmenovitým napětím 1000VDC je vhodný pro použití v různých vysokonapěťových aplikacích, jako je průmyslové řízení, energetické systémy, doprava, nová energie a další. Westking IGBT FUSE 1000VDC účinně chrání IGBT moduly a invertorové obvody a zabraňuje poškození způsobenému přepětím a nadproudovými poruchami. Je široce používán ve výrobě solární fotovoltaické energie, větrné energii, výkonových elektronických zařízeních, komunikačních zařízeních, lékařských zařízeních, letectví a dalších oborech.

Odeslat dotaz

Popis výrobku

Westkingovy vysokorychlostní šroubované pojistky1000VDC pojistkový článek WKIGBTjsou speciálně navrženy pro zabezpečení modulů IGBT a jsou ideální pro použití v invertorových obvodech IGBT s jmenovitým napětím stejnosměrné pojistky dosahujícím až 1000 Vss. Tyto pojistky se vyznačují nízkou indukčností (≤ 20 nH), díky čemuž jsou vhodné pro vysokorychlostní spínací aplikace. Účinně chrání proti přepětí a nadproudovým poruchám a zajišťují bezpečný a efektivní provoz IGBT modulů a invertorových obvodů.

1000VDC pojistkový článek WKIGBTTechnické údaje

•Jmenovité napětí:	1000 V DC
•Jmenovité proudy:	25A...250A
•Kategorie využití:	aR
• Jmenovitá vypínací schopnost:	50 kA

Normy

IEC/EN 60269-4

V souladu s RoHS

1000VDC pojistkový článek WKIGBTKLÍČOVÉ VLASTNOSTI/VÝHODY

Vysoké napětí: Vhodné pro vysokonapěťové obvody s jmenovitým napětím 1000 V DC, splňující potřeby většiny vysokonapěťových aplikací.

Rychlá odezva: Pomocí technologie vysokorychlostního tavení může rychle přerušit obvod, když dojde k poruše, a chránit tak zařízení a bezpečnost personálu.

Nízká ztráta: IGBT FUSE 1000VDC má nízkou ztrátu tavením, stabilní výkon v průběhu času a snížené provozní náklady.

Vysoká spolehlivost: Díky vysoké spolehlivosti a stabilitě zajišťuje normální provoz zařízení za různých pracovních podmínek.

Snadná instalace a údržba: Pomocí šroubované metody instalace je vhodná pro instalaci a demontáž. Jeho jednoduchá konstrukce také snižuje náklady na údržbu.

Široké oblasti použití: IGBT FUSE 1000VDC je široce používán v průmyslovém řízení, energetických systémech, dopravě, nové energetice a dalších oblastech, poskytuje vysokou praktickou hodnotu

1000VDC pojistkový článek WKIGBTAPLIKACE

Průmyslové řízení: Chrání IGBT moduly a invertorové obvody v průmyslových řídicích systémech.

Energetické systémy: Zabezpečuje energetická zařízení a obvody v elektrárnách, rozvodnách a přenosových vedeních.

Doprava: Chrání vysokonapěťové obvody v elektrických vozidlech, vlacích a letadlech.

Nová energie: Zajišťuje spolehlivost a bezpečnost vysokonapěťových obvodů v systémech obnovitelné energie, včetně solární, větrné a vodní energie.

Komunikace: Chrání vysokonapěťové obvody v komunikačních systémech, jako jsou optická vlákna a bezdrátová komunikační zařízení.

Lékařské: Zaručuje spolehlivost a bezpečnost vysokonapěťových obvodů v lékařských zařízeních, např. rentgenových přístrojích, ultrazvukových přístrojích a laserových zařízeních.

Aerospace: Chrání vysokonapěťové obvody v kosmických lodích a satelitech a zajišťuje stabilitu a spolehlivost systému.

Železniční doprava: Zabezpečuje vysokonapěťové obvody v trakčních měničích, brzdových řídicích systémech a železničních signalizačních zařízeních.

Elektrická výkonová elektronika: Chrání vysokonapěťové obvody ve výkonových zesilovačích, převodnících signálu a napájecích zdrojích.

Další vysokonapěťové aplikace: Zahrnuje plazmové řezací stroje, zařízení pro elektrolýzu a další vysokonapěťová zařízení

1000VDC pojistkový článek WKIGBTCertifikace

• is09001 iatf16949

Původ

Čína

ELEKTRICKÉ CHARAKTERISTIKY

Jmenovitý proud	I2t (A2s)		Ztráta výkonu (w) 1,0 palce	Čistá hmotnost
Jmenovitý proud	Tání	Zúčtování	Ztráta výkonu (w) 1,0 palce	Čistá hmotnost
25A	19	100	13.6	224 g
32A	35	180	16.8
40A	60	300	19.0
50A	130	670	20.50
63A	240	1200	21.0
80A	500	2400	26.0
100A	1000	5100	31.0
125A	1850	9500	33.0
160A	4000	20000	36.0
200A	8400	42000	43.0
225A	12500	59500	44.6
250A	15500	80000	47.0
