H EV Pojistka 150VDC 200VDC Series

Řada Westking EVFUSE®H EV Pojistka 150VDC 200VDC Seriesvyvinula dvě přizpůsobená řešení ochrany pro elektrická vozidla (EV), konkrétně pojistky typu H a J. Pojistky pro elektromobily Westking jsou navrženy a vyvinuty na základě interakcí s více než 20 novými energetickými podniky EV. Tyto pojistky plně vyhovují podmínkám použití nových energetických elektrických vozidel, mají šroubovanou utahovací strukturu a vysokoteplotní keramické materiály s vysokým obsahem oxidu hlinitého. Tyto pojistky nabízejí funkce simulace kompaktnosti, odolnosti proti nárazu a životnosti na trhu.

Odeslat dotaz

Popis výrobku

TYPOVÁ ŘADA H 150VDC 200VDC

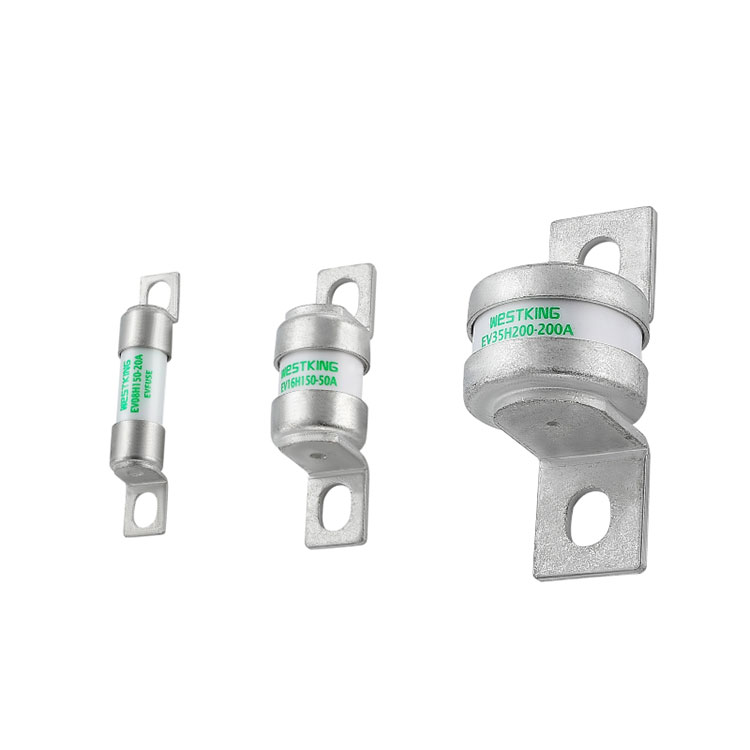

WESTKING EV08H150, EV16H150 a EV35H200 jsou vhodné především pro malá elektrická vozidla, městská auta nebo elektrické jachty jako ochrana akumulátoru a nabízí bezpečný a spolehlivý výkon.

Technické údaje

Typ	Jmenovité napětí	Hodnoceno proudy
EV08H150-(Amp)	150V DC	6A-20A
EV16H150-(Amp)	150V DC	20A-180A
EV35H200-(Amp)	200VDC	200A-500A

•Kategorie využití:	gEV
• Jmenovitá vypínací schopnost:	20 kA
•Časová konstanta:	2±0,5 ms
• Okolní teplota:	-40 °C ... 125 °C

Normy

ISO8820-8

ZÍSKEJTE D622

Vyrobeno podle systému kvality ITAF16949 pro shodu s automobilovými požadavky

V souladu s RoHS

Prohlášení REACH je k dispozici na vyžádání

KLÍČOVÉ VLASTNOSTI/VÝHODY

Dvojitá ochrana proti přetížení a zkratu

Nízký nárůst teploty a spotřeba energie, prodloužení dosahu baterie

Vysoká vypínací schopnost

APLIKACE

Ochrana bateriového bloku

BDU a PDU

Spojovací skříňka na baterie pro příslušenství

TOTO/VŠE

Skladování elektrické energie

Nabíječka baterií

Ochrana bloku superkondenzátoru

Záložní ochrana pro DC relé / odpojovač / spínač

Bezpečnostní odpojení údržby (MSD)

Certifikace

is09001 iatf16949

Původ

Čína

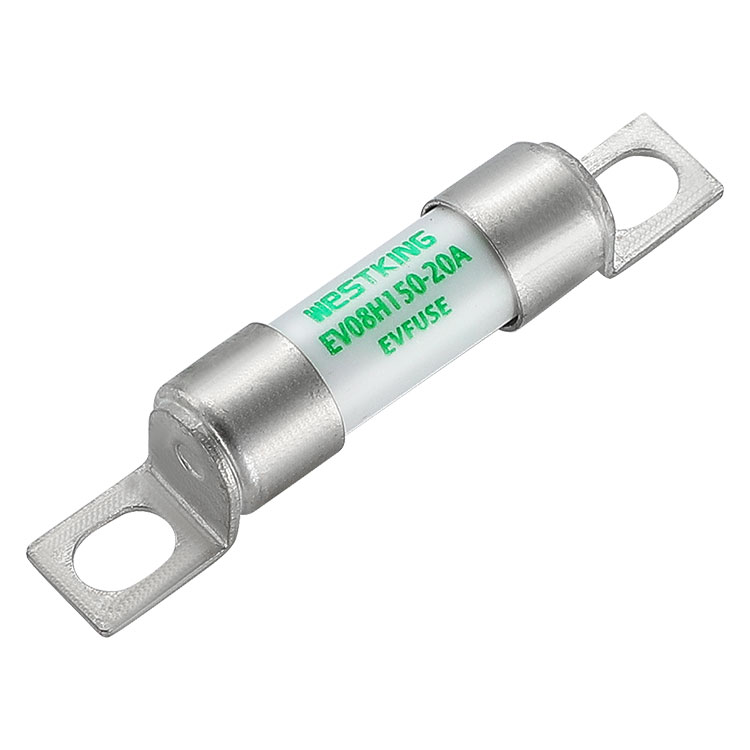

EV FUSE 150VDC EV08H150 ochrana pro EV a baterii

Typ	I2t (A2s)		Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
Typ	Tání	Zúčtování	Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

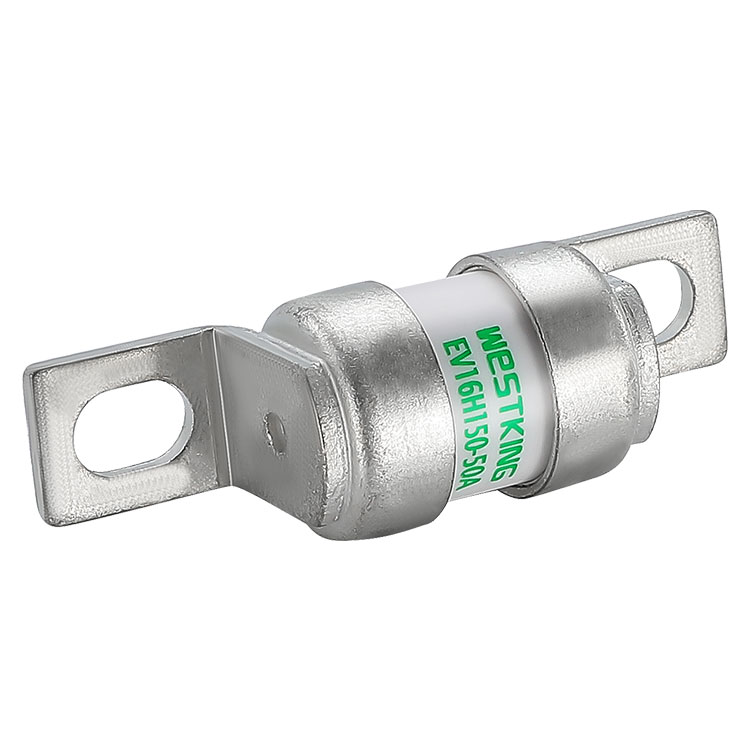

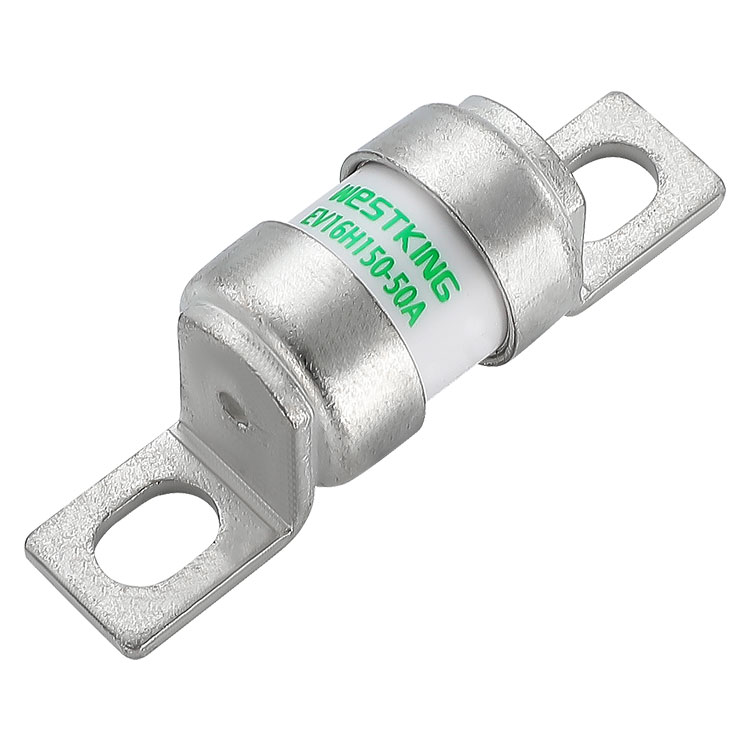

EV FUSE 150VDC EV16H150 ochrana pro EV a baterii

Typ	I2t (A2s)		Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
Typ	Tání	Zúčtování	Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

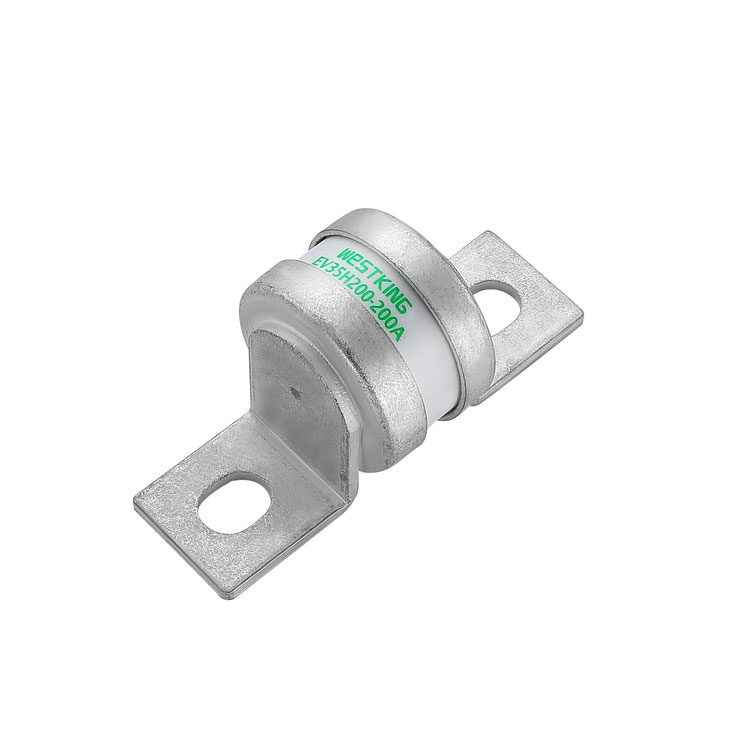

EV FUSE 200VDC EV35H200 ochrana pro EV a baterii

Typ	I2t (A2s)		Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
Typ	Tání	Zúčtování	Ztráta výkonu 0,5 palce (w)	Čistá hmotnost (G)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
