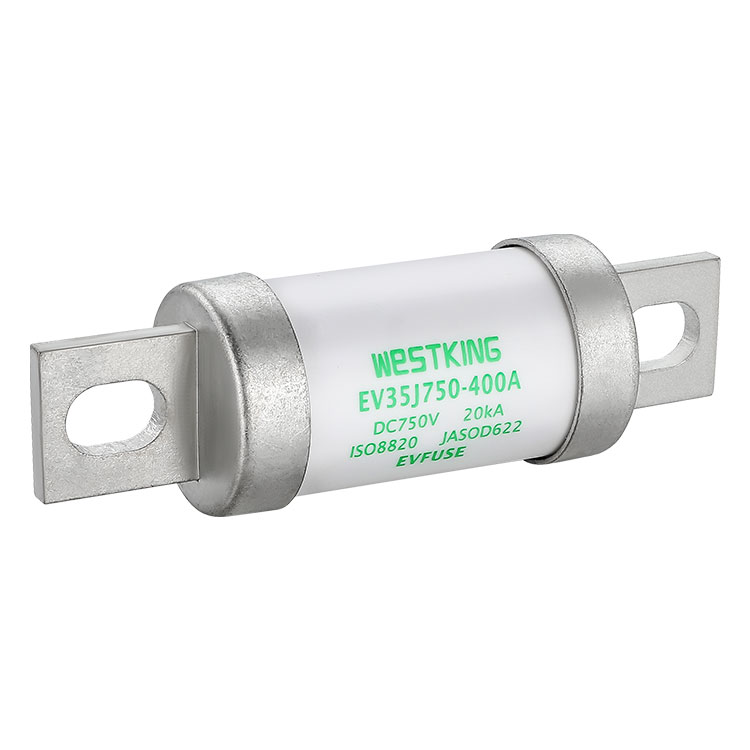

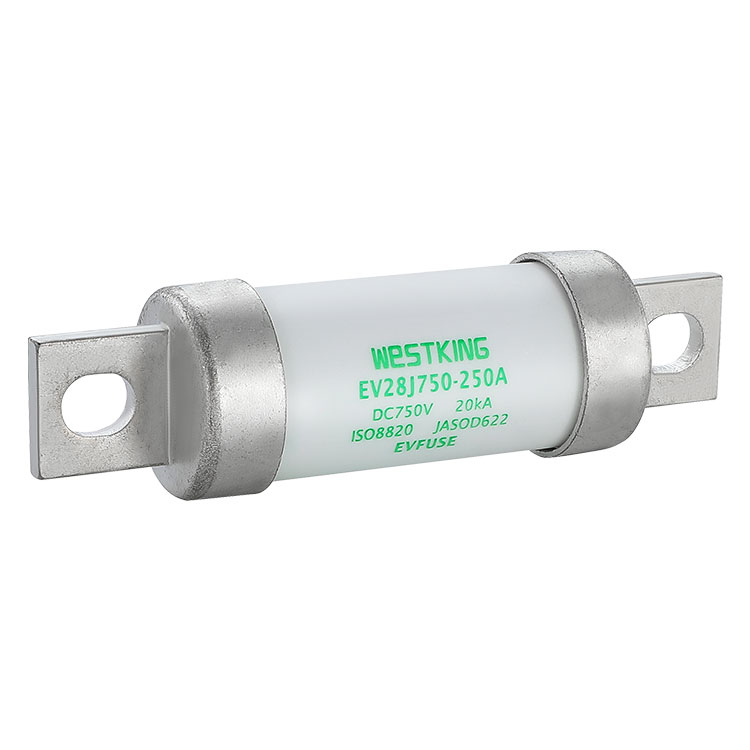

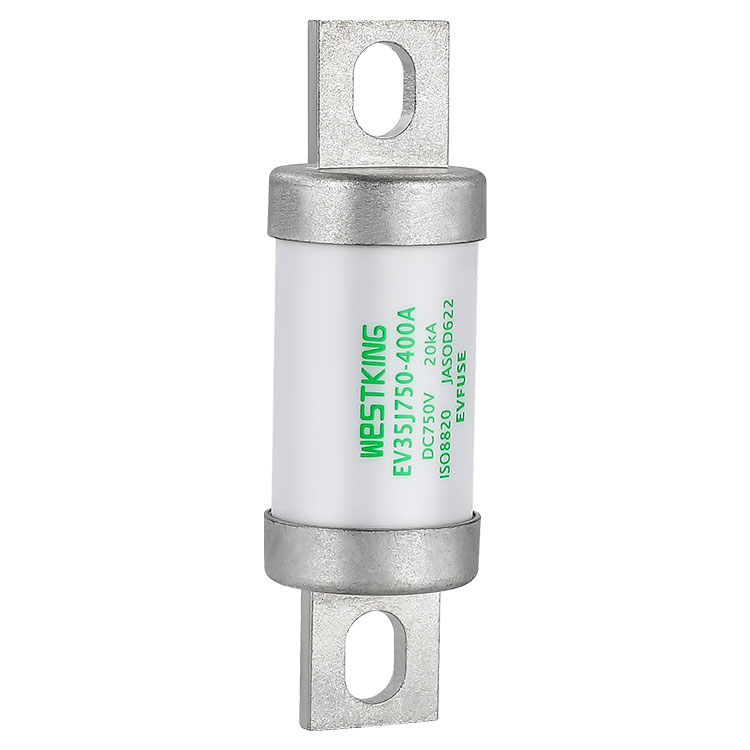

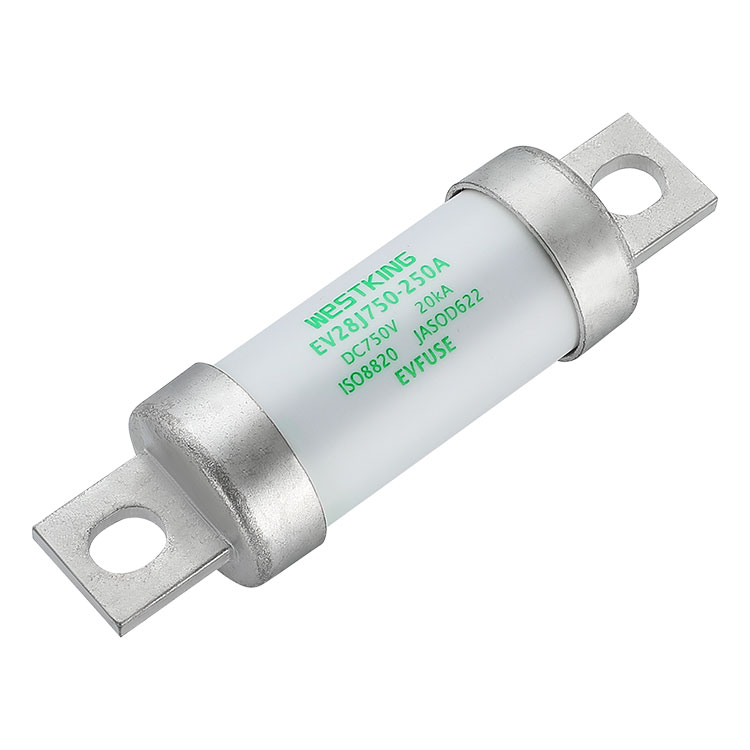

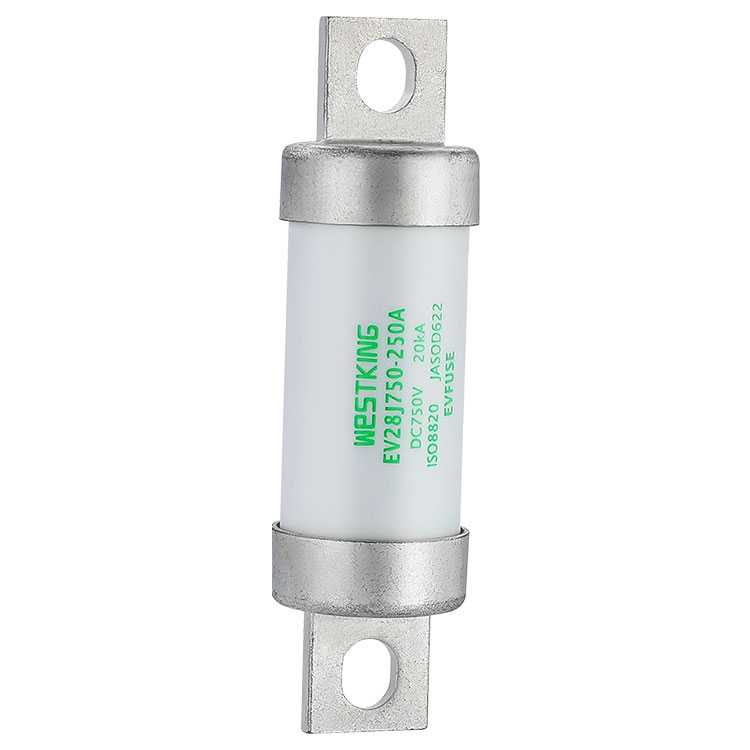

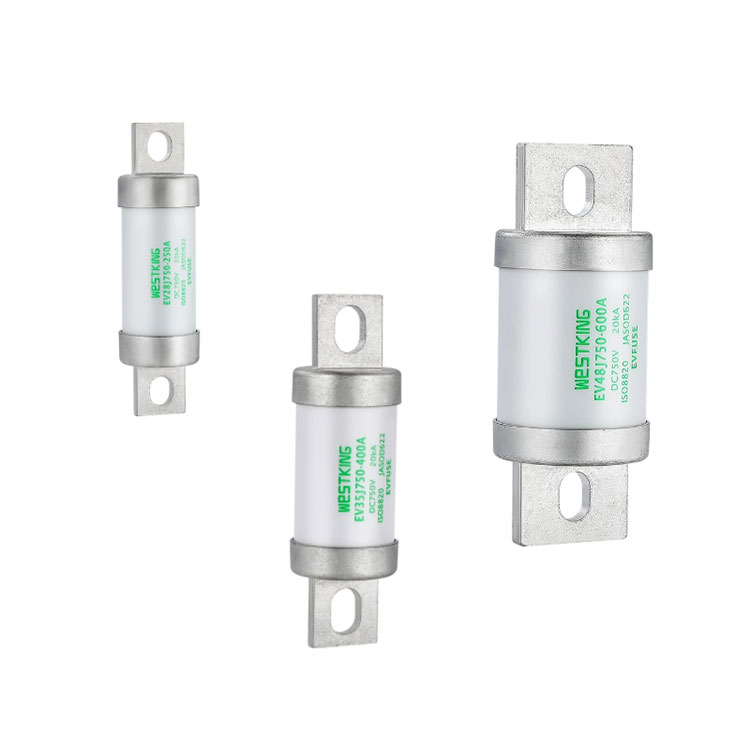

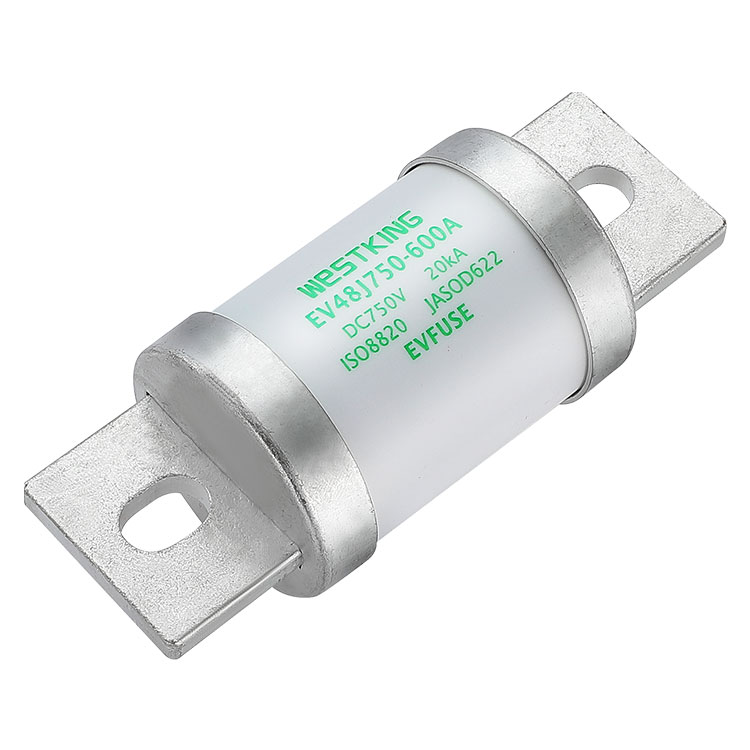

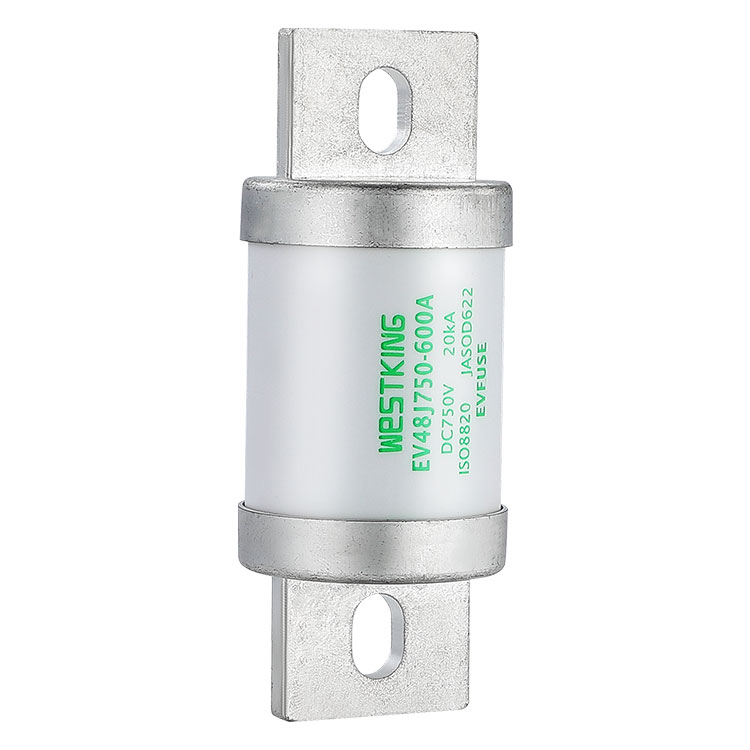

J Pojistka EV řady 750VDC

WESTKING Typ J Silniční vozidla Pojistkové vložky jsou k dispozici v napětích 750VDC a 750VDC. Běžně se používají jako prvky ochrany hlavního obvodu v PDU s proudy v rozsahu od 50A do 600A, vhodné pro různé modely vozidel. WESTKING EV FUSE také využívá pokročilé materiály a technologie k zajištění normálního provozu v drsných prostředích, jako je vysoká teplota, vlhkost a vibrace, čímž se zvyšuje bezpečnost a spolehlivost elektrických vozidel.

J Pojistka EV řady 750VDCTechnické údaje

J Pojistka EV řady 750VDCPopis materiálu:

1- Pojistková trubice je vyrobena z vysoce houževnaté keramiky z 95% oxidu hlinitého;

2- Pojistkový prvek je vyroben z dováženého japonského materiálu a prochází přesným lisováním.

J Pojistka EV řady 750VDCPostup stavby:

1- Kovové měděné součásti jsou nejprve snýtovány a poté znovu svařeny;

2- Vnitřní křemičitý písek zahrnuje exkluzivní proces vytvrzování WESTKING, který chrání před oddělením produktu a obloukovým stříkáním vyvolaným poruchami linky během dynamického provozu.

Normy

ISO8820-8

ZÍSKEJTE D622

Vyrobeno podle systému kvality ITAF16949 pro shodu s automobilovými požadavky

V souladu s RoHS

Prohlášení REACH je k dispozici na vyžádání

KLÍČOVÉ VLASTNOSTI/VÝHODY

Vysoká odolnost proti rázovému proudu

Odolává drsným jízdním podmínkám

Bezpečné a spolehlivé fixační vlastnosti

Dvojitá ochrana proti přetížení a zkratu

Nízký nárůst teploty a spotřeba energie, prodloužení dosahu baterie

Vysoká vypínací schopnost

Vysoký cyklistický výkon

APLIKACE

Ochrana bateriového bloku

BDU a PDU

Spojovací skříňka na baterie pro příslušenství

TOTO/VŠE

Skladování elektrické energie

Nabíječka baterií

Ochrana bloku superkondenzátoru

Záložní ochrana pro DC relé / odpojovač / spínač

Bezpečnostní odpojení údržby (MSD)

Certifikace

is09001 iatf16949

Původ

Čína

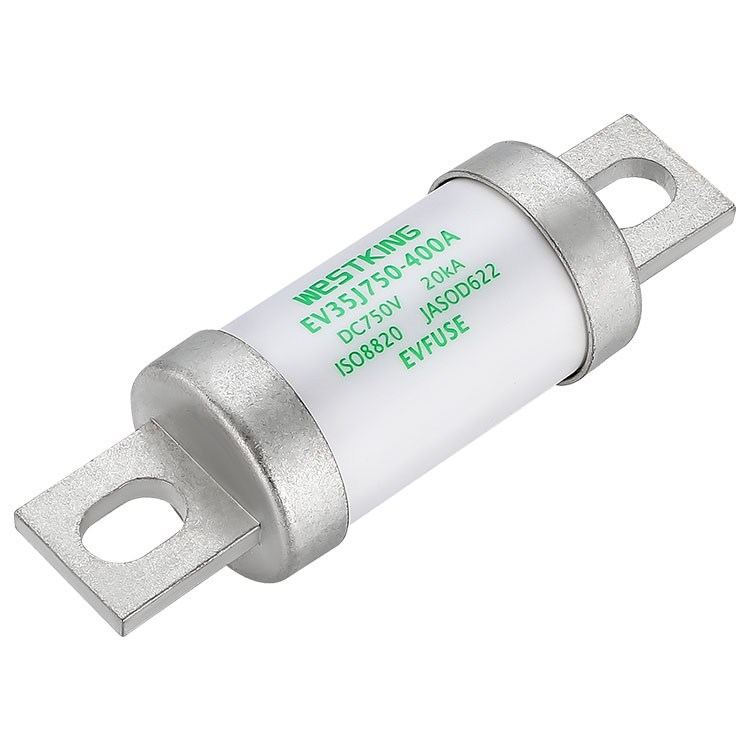

Napájecí pojistky elektrického vozidla 750VDC EV35J750 ochrana pro baterii

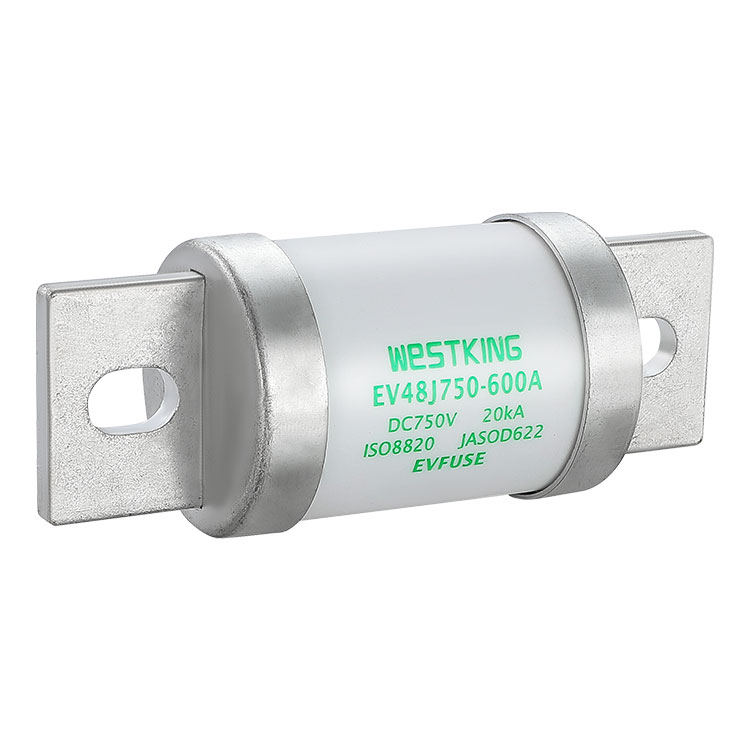

Pojistky napájení elektrického vozidla 750VDC EV48J750 ochrana pro baterii

Charakteristika EV FUSE t-I

graf teplotního korekčního koeficientu

WESTKING J EV Pojistka 750VDC Popis řady:

1. Pojistka normálně funguje v teplotním rozsahu -5°C až 40°C a není nutná žádná další korekce.

2. Přípustné podmínky použití jsou -40°C až 85°C.

3. V rámci přípustných podmínek použití viz tato tabulka.

WESTKING vám představí strukturu AUTOMOTIVE GRADE EVFUSE, která se výrazně liší od ostatních továren a je to konstrukce pojistek speciálně navržená pro nová energetická elektrická vozidla.

1-Kovová koncovka a fialové měděné nohy jsou robustně zajištěny nýtováním a převařením, aby byla zaručena jejich stabilita proti vibracím.

2-Trubička pojistky je vyrobena z keramiky s vysokým obsahem oxidu hlinitého, která je schopná vydržet vystavení elektrickému oblouku a udržet si svůj tvar při vysokých teplotách.

3-Pojistkový prvek je vyroben z dovážených japonských slitinových materiálů, což zaručuje jeho odolnost vůči současným kaskadérským kouskům.

4-Médium pro zhášení oblouku je vysoce čistý křemenný písek, selektivně čištěný a zpracovaný.

Vytvrzovací postup vyvinutý společností 5-WESTKING se používá ke ztuhnutí křemenného písku, čímž se zabrání rozštěpení tavného prvku v důsledku vibrací a účinně se zmírní intenzita nárazů elektrického oblouku.

6-U vnitřních a vnějších koncových krytů je implementováno uložení s přesahem, aby se minimalizoval odpor.
