NT00 NT1 NT2 NT3 NT4 pojistkové vložky

WESTKING NH(NT) FUSE je navržena jako zásuvná pojistka, včetně:

Pojistková základna (včetně krytu svorek a fázového stínění)

Připojení pojistky v kontaktu s nožem

Zařízení pro výměnu pojistek (nízkonapěťový vytahovač pojistek HRC)

Pojistka NH typu "gG" je pojistka s plnou vypínací kapacitou, která se používá k ochraně kabelů a zařízení. Mohou přerušit jakýkoli proudový ráz, od nejnižšího tavného proudu až po vypínací schopnost. Proto je lze použít samostatně jako ochranu a také chránit elektrická zařízení a průmyslové instalace před dopadem velmi vysokých zkratových proudů.

Technické údaje

Normy

IEC60269.1

IEC60269.2

DIN43620

V souladu s RoHS

Prohlášení REACH je k dispozici na vyžádání

NT00 NT1 NT2 NT3 NT4 pojistkové vložkyKLÍČOVÉ VLASTNOSTI/VÝHODY

Vysoká vypínací schopnost

Různé jmenovité hodnoty pro úrovně proudu a napětí

Jednoduchá konstrukce, snadná instalace a údržba

Dobrá přizpůsobivost prostředí a trvanlivost

NT00 NT1 NT2 NT3 NT4 pojistkové vložkyAPLIKACE

Průmyslové rozvodné systémy:

Stavební elektrické systémy

Energetické systémy

Systémy obnovitelné energie

Přeprava

Elektronická zařízení a řídicí systémy

NT00 NT1 NT2 NT3 NT4 pojistkové vložkyCertifikace

• is09001 iatf16949 CCC

Původ

Čína

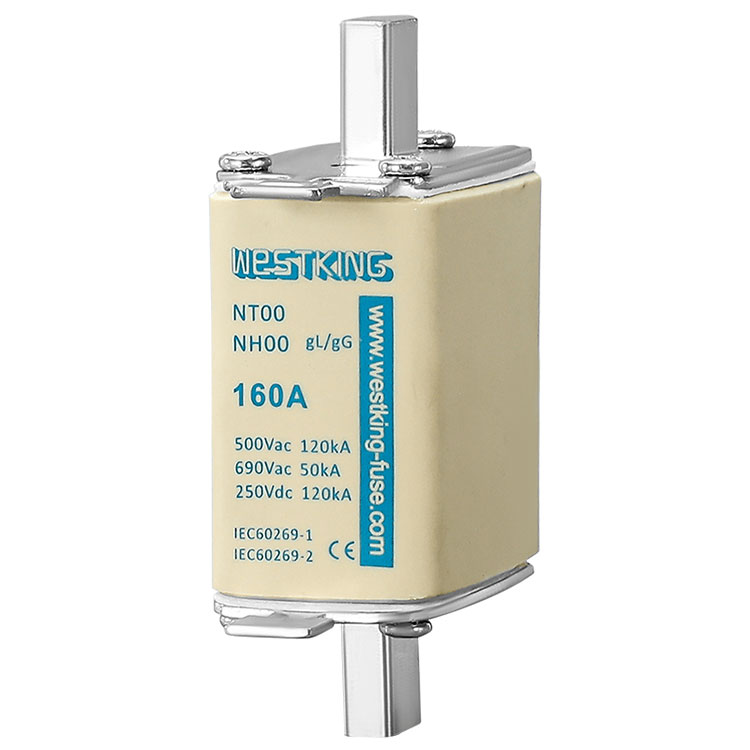

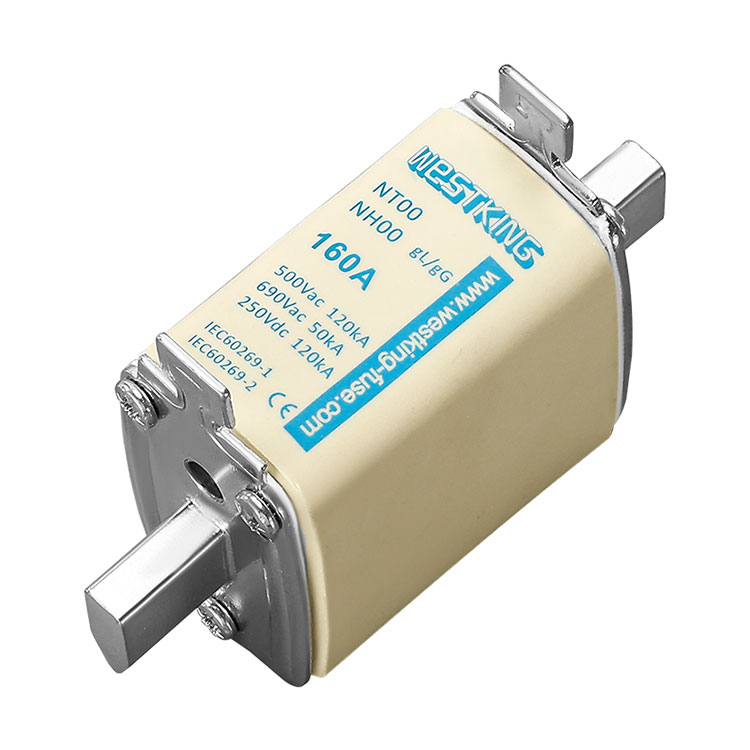

Nožová pojistková vložka NH00(NT00).

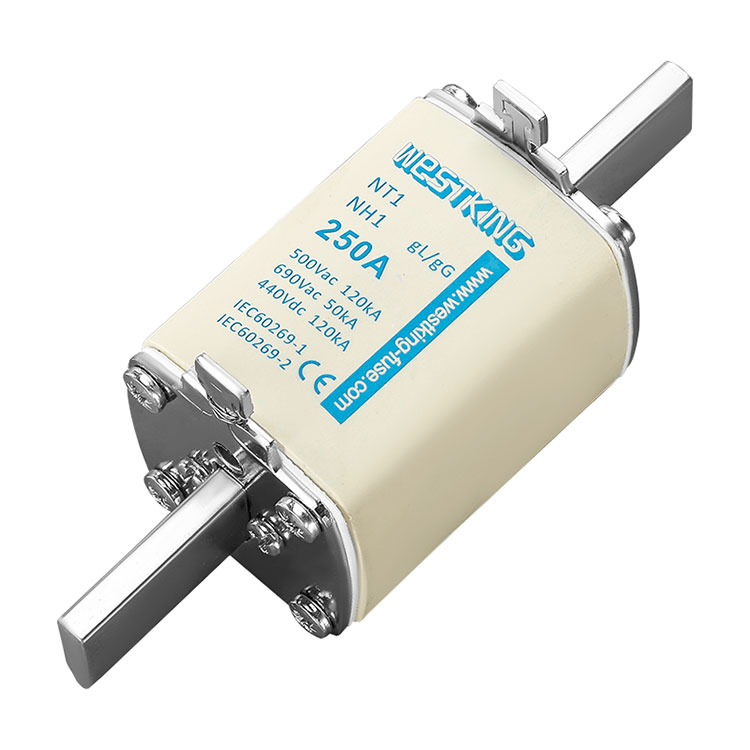

Nožová pojistková vložka NH1(NT1).

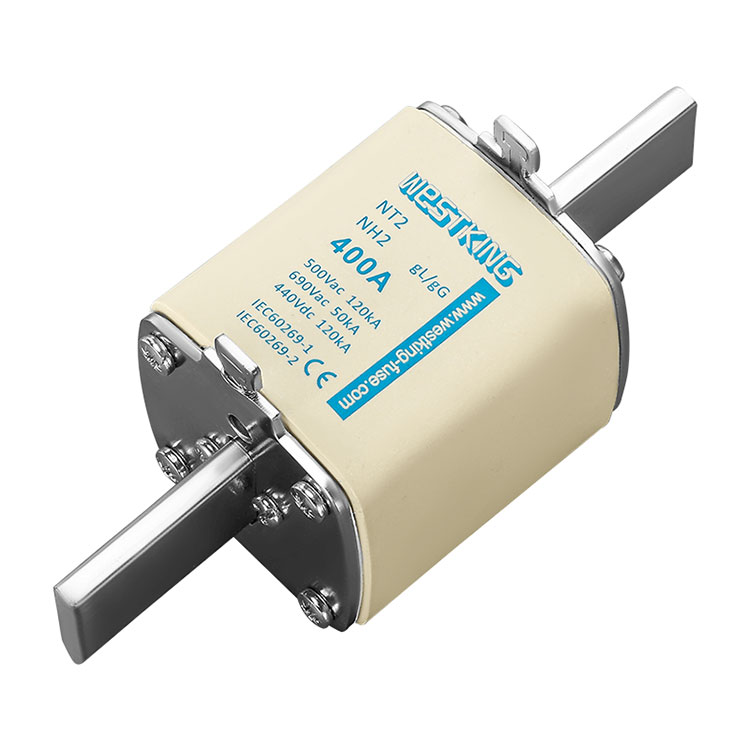

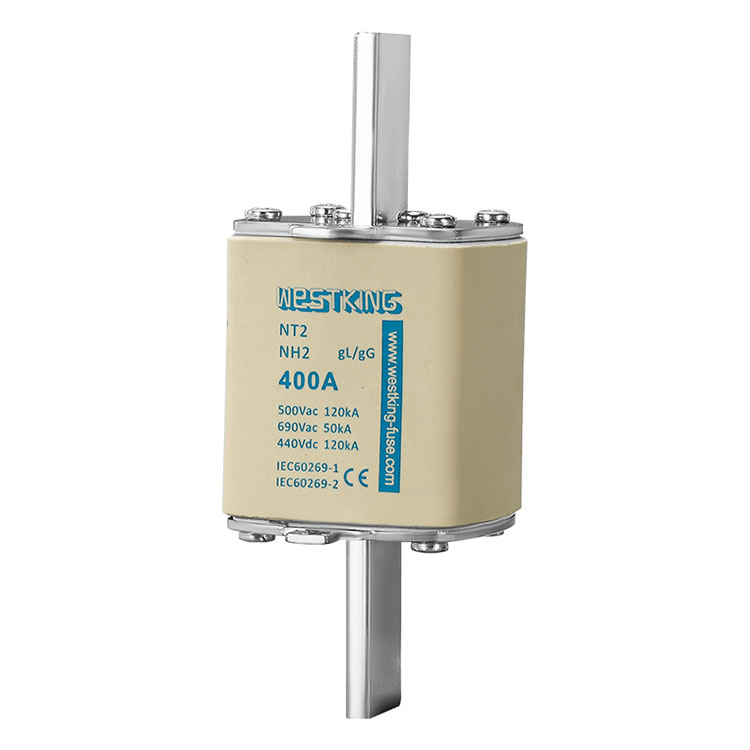

Nožová pojistková vložka NH2(NT2).

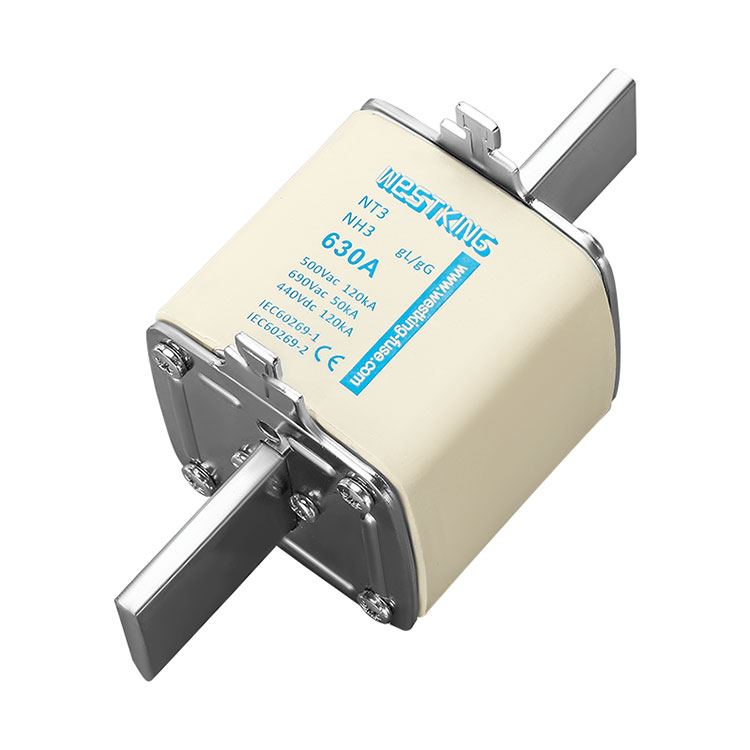

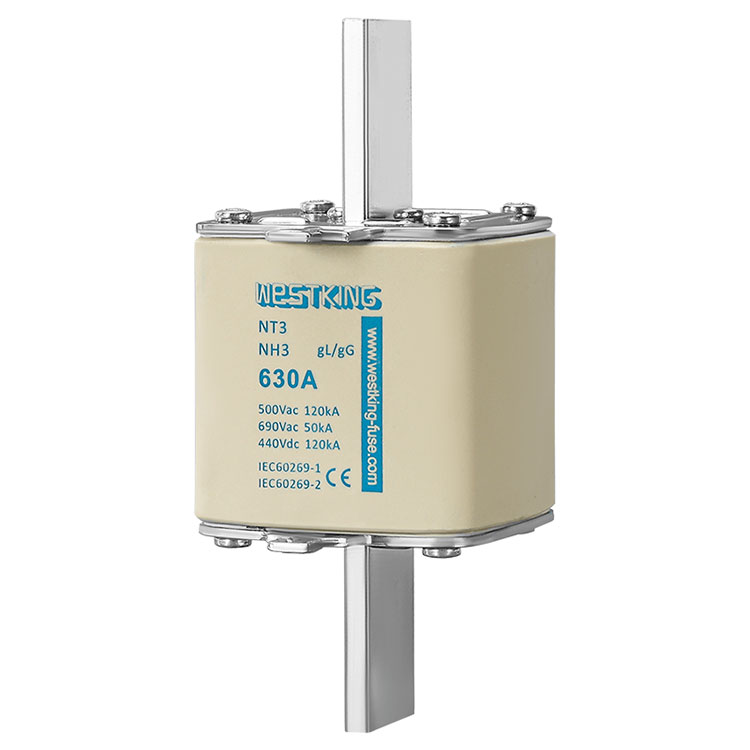

Nožová pojistková vložka NH3(NT3).

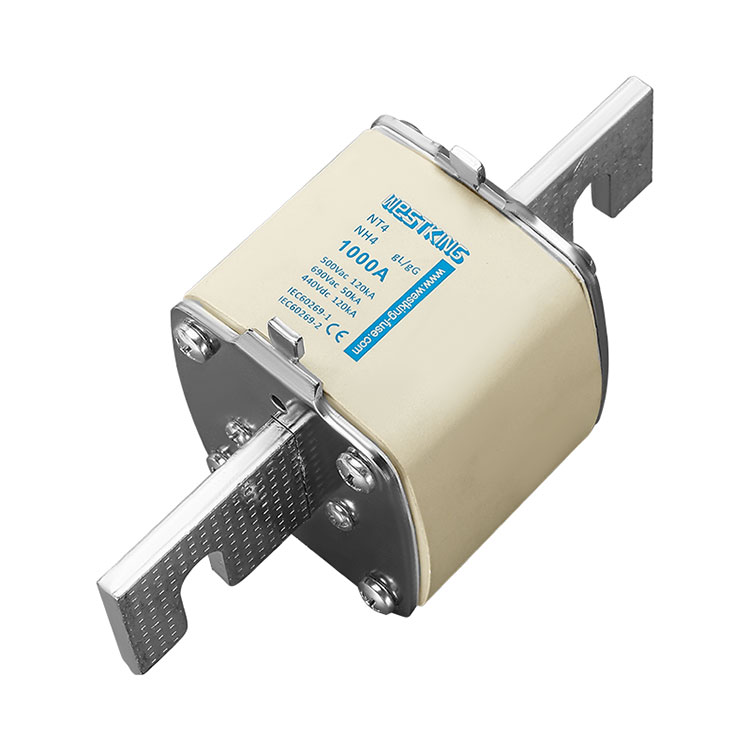

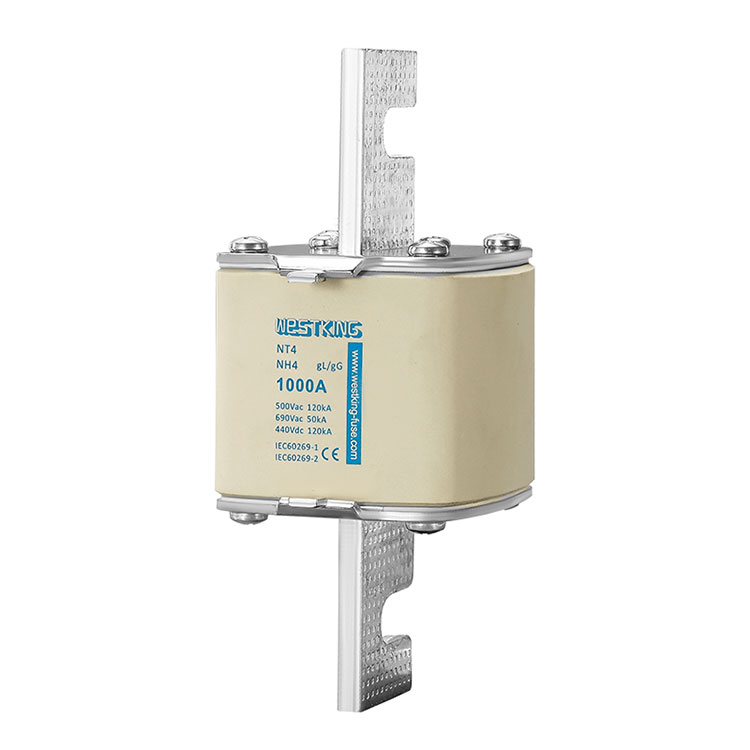

Nožová pojistková vložka NH4(NT4).

Čas-aktuální zvonění "gG" pojistkových vložek

NH FUSE LINK

schematický diagram průřezu

Typická struktura NH (NT) pojistky zahrnuje umístění pojistkového prvku mezi dva specifické kontakty čepele a jeho zapouzdření v keramickém trubicovém izolátoru s eliptickým nebo obdélníkovým průřezem. Kontakty čepele jsou připevněny ke koncové desce pomocí uchopovacího očka, které je kompatibilní se standardní náhradní rukojetí NH, což umožňuje vložení a vyjmutí pojistky. Indikátorové zařízení, buď pružinový indikátor na vnějším koncovém povrchu nebo tlačítkový indikátor před pojistkou, se zatlačí do otevřeného stavu, když se indikační drát roztaví, aby bylo indikováno, že pojistka zafungovala.

Pojistkový prvek, který určuje časovou proudovou charakteristiku pojistky a její nárůst teploty, je vyroben z měděné nebo stříbrné pásky a je pečlivě a přesně vyroben. Stejnoměrná tloušťka pásky, dobrá vodivost a vysoce přesné řezání zajišťují nízkou ztrátu energie a shodu se specifikovanými charakteristikami časového proudu.

Keramické tělo zabraňuje vyvrhování horkých plynů a zkapalněného kovu do okolí. Je vyroben z vysoce kvalitního průmyslového keramického materiálu jako je mastek nebo oxid hlinitý, který odolá vysokým teplotám a tlakům vznikajícím při provozu.

Koncová deska má uchopovací očko, které je kompatibilní se standardní náhradní rukojetí NH, což umožňuje vkládání a vyjímání pojistky pomocí rukojeti. Spolu s keramickou trubicí tvoří koncová deska tlakově odolnou skořepinu pro spínání oblouku.

Křemičitý písek je nezbytný pro omezení proudu. WESTKING New Energy Company obecně používá krystalický křemičitý písek s vysokou chemickou a mineralogickou čistotou (obsah oxidu křemičitého vyšší než 99,9 %), který je po vysušení zcela bez vlhkosti. Základním požadavkem pro spínací funkci je stanovená distribuce velikosti částic a optimální hustota plnění křemičitým pískem.

Indikační zařízení může rychle detekovat funkční pojistku. Pokud má dostatečně velkou sílu pružiny, může sloužit i jako úderník pro ovládání miniaturního spínače nebo uvolňovacího zařízení.

Pájka může převést charakteristiku čas-proud na nižší tavný proud. Při výběru pájky je třeba věnovat zvláštní pozornost legujícímu účinku pájky na pájecí bod při tavení. Pájka musí být připájena ve správné poloze a množství pájky musí být přiměřené.

Lopatkové kontakty slouží k elektrickému a mechanickému spojení těla pojistky a patice a jsou vyrobeny z mědi nebo slitiny mědi, s postříbřeným povrchem. Při použití ve speciálních aplikacích v korozivních plynech se používají také pokovené kontakty s cínem nebo niklem.

Díky svým vysoce kvalitním materiálům a vynikajícímu řemeslnému zpracování poskytuje pojistka WESTKING NH spolehlivou záruku bezpečnosti pro přenos a distribuci energie. Během používání je třeba věnovat pozornost detekci a údržbě, aby byl zajištěn dobrý stav každé součásti a bezpečný provoz elektrického zařízení.
