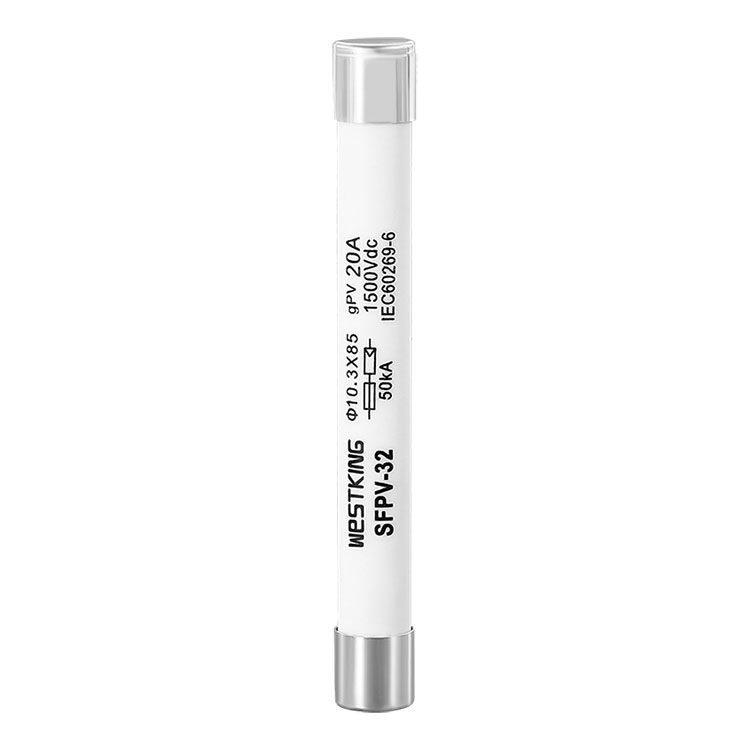

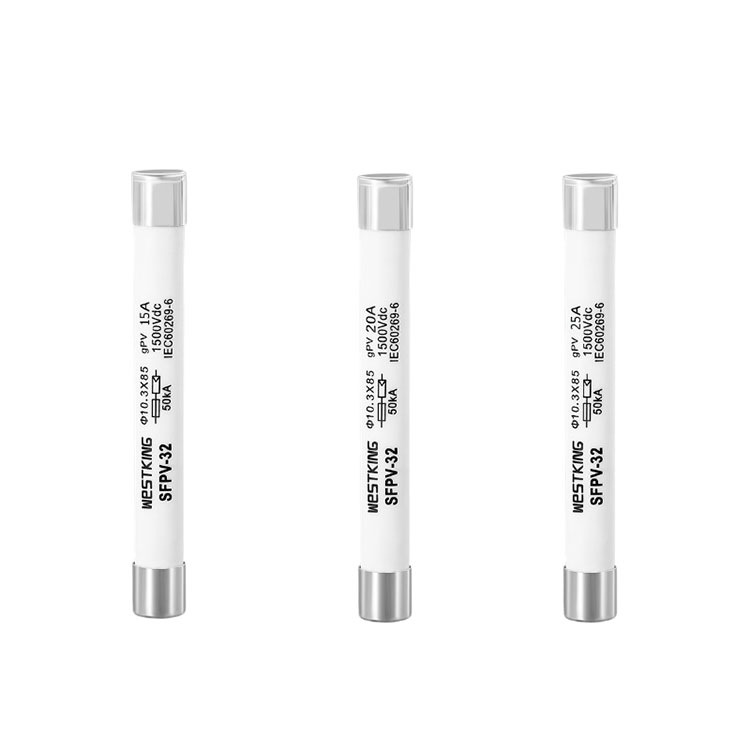

10x85mm GPV 1500VDC pojistkový článek

Řada fotovoltaických (PV) pojistek SOLAR 10X85mm společnosti WESTKING je speciálně navržena tak, aby vydržela drsné teploty a proudové cykly fotovoltaických systémů. Tyto pojistky prošly přísným cyklickým testováním a získaly certifikaci TUV a CE. Kovové uzávěry na obou koncích jsou ošetřeny postříbřením a keramické části jsou vyrobeny z keramiky s vysokým obsahem oxidu hlinitého zajišťující odolnost vůči vysokému napětí a vysokým obloukům. Tyto pojistky s jmenovitým napětím 1500 V DC jsou navrženy pro nízkou minimální vypínací schopnost při 1,35násobku jmenovitého proudu, což umožňuje bezpečné přerušení obvodu za typických podmínek nízkého proudu.

10x85mm GPV 1500VDC pojistkový článekTechnická data

Normy

IEC/EN 60269-1 Pojistkové vložky – všeobecné požadavky

IEC/EN 60269-6 Pojistkové vložky pro solární fotovoltaické systémy

UL248-19 Fotovoltaické pojistkové vložky

V souladu s RoHS

10x85mm GPV 1500VDC pojistkový článekKLÍČOVÉ VLASTNOSTI/VÝHODY

Odolává aktuálním otřesům

Toleruje prostředí s vysokou a nízkou teplotou

Nízký nárůst teploty, dlouhá životnost

Zajišťuje spolehlivý výkon i při extrémních teplotách

10x85mm GPV 1500VDC pojistkový článekAPLIKACE

In-line ochrana pro FV moduly Kompatibilní se střídači a regulátory nabíjení baterie

Vhodné pro aplikace slučovačů

Použitelné pro všechny fotovoltaické systémy

Poskytuje ochranu na úrovni string/array FV systémů

10x85mm GPV 1500VDC pojistkový článekCertifikace

is09001 iatf16949

TUV CE

Původ

Čína

t-I charakteristiky

Rozměry (mm)

Kompatibilní základny FUSE

graf teplotního korekčního koeficientu

Popis:

1. Pojistka normálně funguje v teplotním rozsahu -5°C až 40°C a není nutná žádná další korekce.

2. Přípustné podmínky použití jsou -40°C až 85°C.

3. V rámci přípustných podmínek použití viz tato tabulka.

Součást fotovoltaického pojistkového jádra Westking, pojistkový prvek, je nezávisle navržena a vyvinuta společností a vyrobena vysoce přesným lisováním do forem. Pojistka má několik úzkých kanálků, což zajišťuje přesnost pojistky. Tím se liší od mnoha továren, které používají technologii řezání laserem. Princip laserového řezání spočívá v roztavení pojistky při vysokých teplotách, což způsobí jednorázové poškození pojistky vysokou teplotou a sníží její životnost. Může také docházet k předtavení a abnormálním jevům tavení. Westking vždy dodržuje bezpečnost a spolehlivost jako jádro a vyrábí vysoce kvalitní pojistky, které umožňují větší zlepšení přeměny energie.
