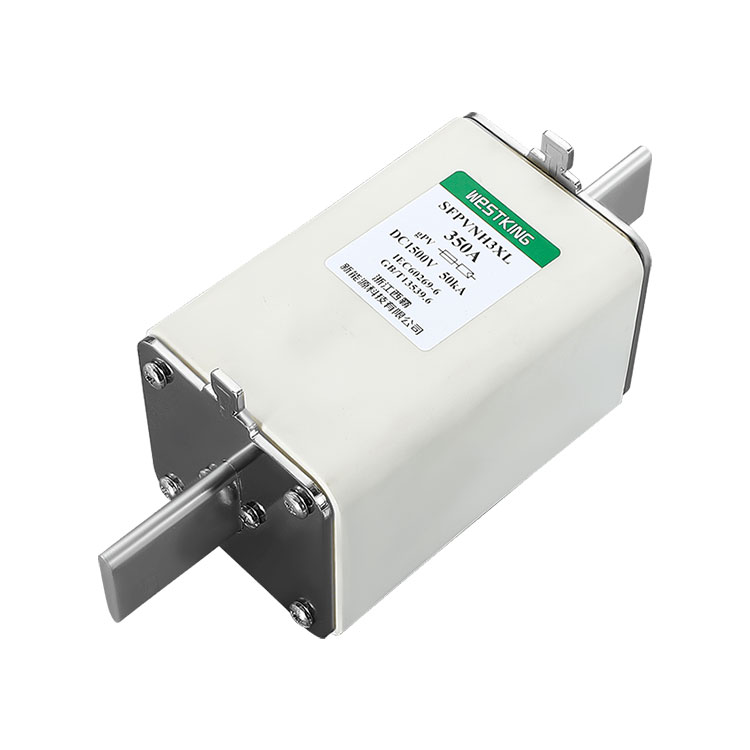

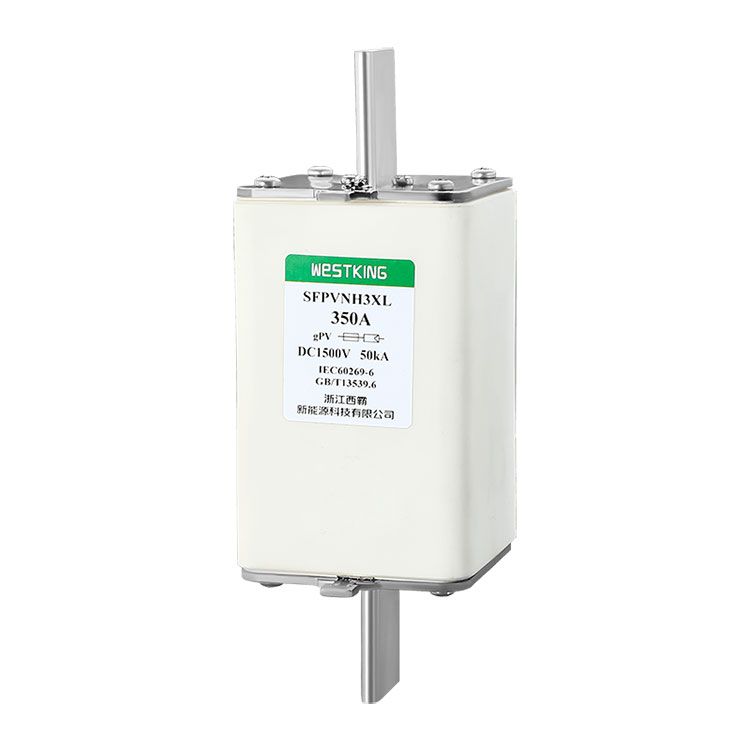

NH3XL GPV 1500VDC pojistkový článek

V rámci fotovoltaických systémů na výrobu energie pojistky WESTKINGNH3XL GPV 1500VDC pojistkový článekhrají klíčovou roli při zabezpečení obvodů a zařízení proti potenciálnímu poškození způsobenému nadproudem a zkratovými událostmi. Tyto pojistky nacházejí široké uplatnění v různých segmentech fotovoltaických zařízení, včetně obvodů řetězců článků, vstupních/výstupních obvodů invertoru, obvodů nabíjení baterií a obvodů střídačů připojených k síti.

Odeslat dotaz

Popis výrobku

Ve fotovoltaických systémech výroby energie pojistky WESTKINGNH3XL GPV 1500VDC pojistkový článekse používají především k ochraně obvodů a zařízení před poškozením nadproudem a zkratovými proudy. Tyto pojistky jsou široce používány v obvodech fotovoltaických článků, vstupních/výstupních obvodech invertoru, obvodech nabíjení baterií a obvodech střídačů připojených k síti atd., aby se zlepšila spolehlivost a stabilita systému. Pojistky WESTKING jsou vyrobeny z vysoce kvalitních materiálů a vyrobeny s vynikajícím řemeslným zpracováním, vyznačují se vysokým výkonem, snadnou instalací a kompaktním designem, který může splnit potřeby různých scénářů.

NH3XL GPV 1500VDC pojistkový článekTechnická data

•Jmenovité napětí:	1500 V DC
•Jmenovité proudy:	350A...630A
•Kategorie využití:	gPV
• Jmenovitá vypínací schopnost:	50 kA
•Minimální hodnocení přerušení:	1,35 In
•Netavný proud:	1,13 In
• Teplota skladování:	-40 °C ... 90 °C
•Provozní teplota :	-40 °C ... 85 °C

•Když okolní teplota překročí 25°C, podívejte se prosím na tabulku korekcí teploty pojistek WESTKING Solar.

NH3XL GPV 1500VDC pojistkový článekNormy

IEC/EN 60269-1 Pojistkové vložky – všeobecné požadavky

IEC/EN 60269-6 Pojistkové vložky pro solární fotovoltaické systémy

UL248-19 Fotovoltaické pojistkové vložky

V souladu s RoHS

NH3XL GPV 1500VDC pojistkový článekKLÍČOVÉ VLASTNOSTI/VÝHODY

Vysokonapěťová odolná aluminová keramika

Schopný přerušit nízké poruchové proudy

Nízký nárůst teploty

Precizně lisovaný pojistkový prvek

Malá spotřeba energie

NH3XL GPV 1500VDC pojistkový článekAPLIKACE

Toto zařízení je kompatibilní s invertory a regulátory nabíjení baterie, poskytuje ochranu pro FV moduly in-line a je vhodné pro aplikace slučovačů.

Vhodné pro použití ve všech fotovoltaických systémech, nabízí ochranu na úrovni string/array FV systémů.

Certifikace

• is09001 iatf16949

Původ

Čína

ELEKTRICKÉ CHARAKTERISTIKY

Jmenovitý proud	I2t (A2s)		Ztráta výkonu (w) 1,0 palce	Čistá hmotnost
Jmenovitý proud	Tání	Zúčtování	Ztráta výkonu (w) 1,0 palce	Čistá hmotnost
350A	44000	136000	80	1600 g
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
