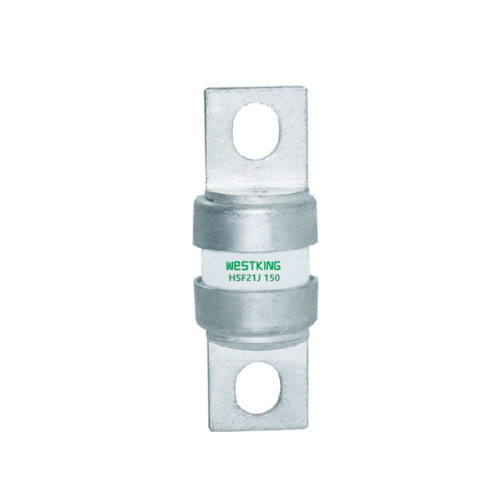

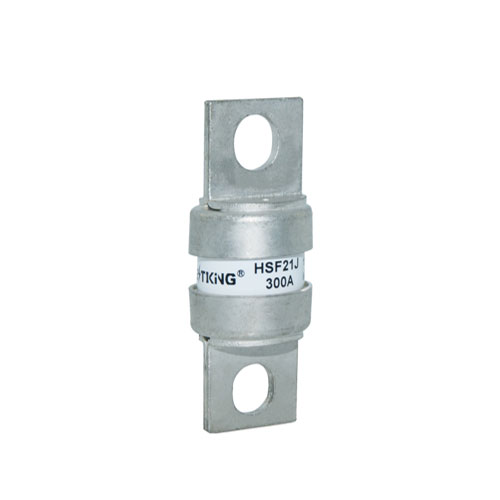

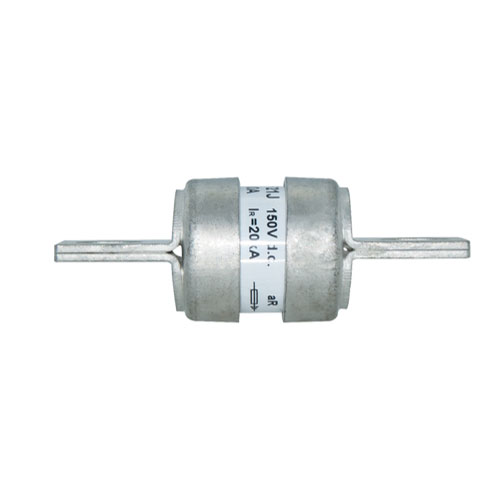

Vysokorychlostní pojistka 150VDC HSF21J

Vysokorychlostní pojistka Westking HSF21Jje určen pro aplikace v severoamerickém stylu. Je dimenzována na 150 Vac/dc (UL) a zvládne proudy v rozmezí od 70 do 400 A. Tento typ pojistky se běžně používá pro ochranu společné sběrnice DC, stejnosměrných pohonů, výkonových měničů/usměrňovačů a spouštěčů se sníženým jmenovitým napětím. . Vysokorychlostní pojistky se šroubovými štítky v severoamerickém stylu nabízejí spolehlivou ochranu a efektivní výkon v různých elektrických systémech.

Odeslat dotaz

Popis výrobku

Vysokorychlostní pojistka Westking HSF21J je primárně navržena k ochraně lithiových baterií a polovodičových zařízení, včetně výkonových měničů/usměrňovačů, startérů a dalších souvisejících zařízení. Lithiové baterie jsou stále populárnější díky své vysoké hustotě energie a šetrnosti k životnímu prostředí, ale vyžadují náležitou ochranu, aby se zabránilo přepětí, nadproudu a zkratu.

Stručně řečeno, vysokorychlostní pojistka Westking HSF21J je robustní a spolehlivé řešení pro ochranu stejnosměrných obvodů v aplikacích ve stylu Severní Ameriky. Díky vysokému jmenovitému proudu a rychlému mechanismu nabízí vynikající ochranu pro různé elektrické systémy.

Technické údaje

Typ	Jmenovité napětí	Jmenovité proudy
HSF21J-(Amp)	150VDC/250Vac	70A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A

Kategorie použití:aR

Jmenovitá vypínací schopnost: AC250V-100kA / DC150V--20kA

Normy

Nízký I2t chrání chráněné komponenty před poškozením v případě zkratu.

Řízené napětí oblouku minimalizuje namáhání součástí obvodu během provozu pojistky.

Flexibilní typy montáže vyhovují různým potřebám zakončení.

APLIKACE

Ochrana těžkých zařízení, jako jsou elektrochemické usměrňovače

lithiová baterie,

Polovodičová zařízení, jako je výkonový měnič / usměrňovač, buck startér atd.

Certifikace

• is09001 iatf16949

Původ

Čína

150VDC HSF21J VYSOKORYCHLOSTNÍ POJISTKA

Typ	I2t (A2s)		Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
Typ	Tání	Zúčtování	Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
HSF21J-70AMP	470	4000	6.9	Namontujte šroub M8 Doporučený montážní moment 12,0 N•m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
