Vysokorychlostní pojistka 750VDC HSFJ750

DC pojistky řady HSFJ750 WESTKINGjsou šroubové válcové rychločinné pojistky, vhodné pro polovodičová zařízení, jako jsou invertory, usměrňovače a měniče, baterie a motorová zařízení a průmyslová odvětví, jako jsou železniční dopravní a nabíjecí stanice. Produkty se vyznačují rychlou odezvou, nízkým nárůstem teploty a spotřebou energie a dobrým antivibračním výkonem, který poskytuje spolehlivou ochranu proti zkratu pro různé napájecí systémy.

Odeslat dotaz

Popis výrobku

Vysokorychlostní pojistky WESTKING'S HSFJ750 Series Severoamerické šroubované štítky jsou navrženy pro ochranu:

Společná DC sběrnice: Zajištění bezpečnosti a spolehlivosti stejnosměrného sběrnicového systému.

DC měniče/usměrňovače: Ochrana těchto zařízení před přetížením a zkraty.

Spouštěče se sníženým jmenovitým napětím: Prevence poškození těchto zařízení v důsledku přepětí nebo nadproudu.

Vysokonapěťové trakční měniče: Ochrana těchto měničů před napěťovými rázy a jinými elektrickými riziky.

Tyto pojistkynabízí spolehlivou ochranu pro různá elektrická zařízení a systémy, vyznačuje se rychlou odezvou, nízkým nárůstem teploty a dobrým antivibračním výkonem. Pojistky řady HSFJ750 společnosti WESTKING jsou ideální pro průmyslová odvětví, jako je železniční doprava a nabíjecí stanice, splňují požadavky moderních elektrických systémů a zajišťují bezpečnost operátorů a zařízení.

Technické údaje

Typ	Jmenovité napětí	Jmenovité proudy
HSFJ750-20-LS-(Amp)	750VDC/1000Vac	50A,60A,70A,80A,100A,125A,150A
HSFJ750-28-LS-(Amp)	750VDC/1000Vac	100A,125A,150A,175A,200A,250A
HSFJ750-35-NS-(Amp)	750VDC/1000Vac	200A, 250A, 300A, 350A, 400A
HSFJ750-48-NS-(Amp)	750VDC/1000Vac	300A,350A,400A,450A,500A,550A,600A

Kategorie použití:aR

Jmenovitá vypínací schopnost: 50 kA

Normy

IEC/EN 60269-4

V souladu s RoHS

KLÍČOVÉ VLASTNOSTI/VÝHODY

Rychlé přerušení napájení: Vysokorychlostní pojistky nabízejí rychlé ukončení proudu a minimalizují ztráty při nehodě.

Spolehlivost: Konstrukce se šroubovým spojem zvyšuje stabilitu a spolehlivost a zajišťuje normální provoz v náročných prostředích.

Snadná instalace: Standardizovaná konstrukce šroubových pojistek usnadňuje instalaci a údržbu.

Široká použitelnost: Vysokorychlostní pojistky jsou vhodné pro různá energetická zařízení, včetně společných stejnosměrných sběrnic, stejnosměrných měničů/usměrňovačů, spouštěčů se sníženým jmenovitým napětím a vysokonapěťových trakčních střídačů.

Bezpečnost: Vysokorychlostní pojistky chrání zařízení a personál při poruchách.

Ochrana životního prostředí: Při výrobě se používají materiály šetrné k životnímu prostředí, které snižují dopady na životní prostředí.

Úspora energie: Vysokorychlostní pojistky se vyznačují vysokou rychlostí vypínání napájení, což přispívá k úspoře energie.

APLIKACE

Řada vysokorychlostních pojistek WESTKING HSFJ750 severoamerického typu se šroubovým připojením je primárně navržena pro ochranu běžných stejnosměrných sběrnic, měničů/usměrňovačů stejnosměrného pohonu, spouštěčů se sníženým jmenovitým napětím a vysokonapěťových trakčních střídačů.

Tyto pojistky hrají zásadní roli v elektrických systémech, protože mohou rychle přerušit napájení v případě proudového přetížení nebo zkratu.

Tato funkce zajišťuje bezpečnost zařízení a zabraňuje poškození, což z nich dělá nepostradatelnou součást různých energetických systémů.

Certifikace

• is09001 iatf16949

Původ

Čína

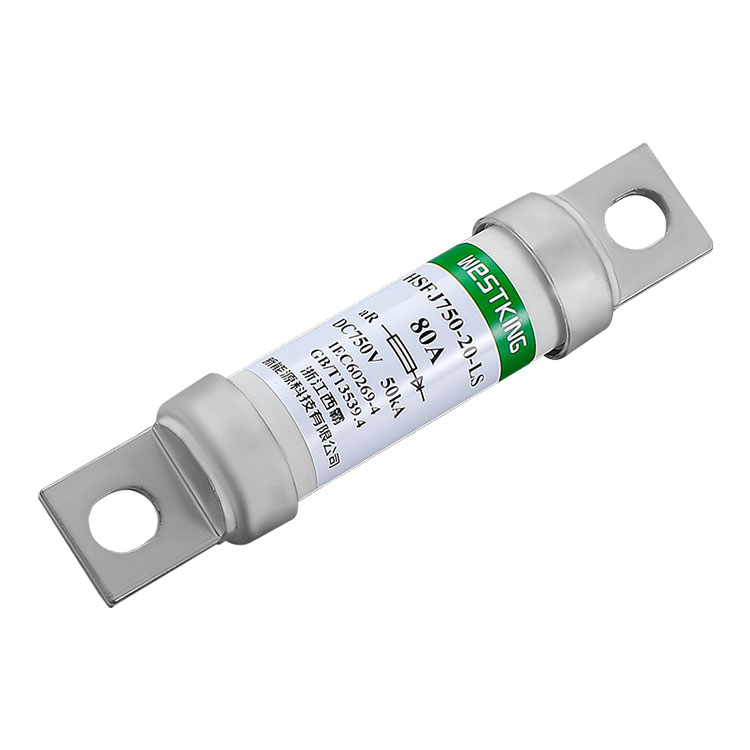

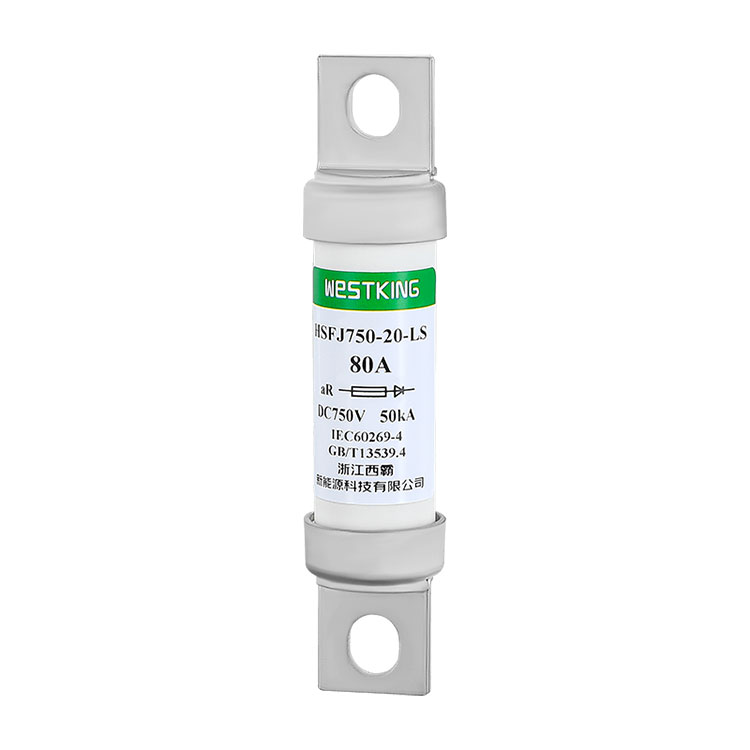

750VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ750-20-LS

Typ			Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
Typ	Tání	Zúčtování	Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
HSFJ750-20-LS-50A	165	760	12.0	Namontujte šroub M8 Doporučený montážní moment 12,0 N•m
HSFJ750-20-LS-60A	280	1050	14.0
HSFJ750-20-LS-70A	400	1500	17.0
HSFJ750-20-LS-80A	550	2300	19.5
HSFJ750-20-LS-100A	960	3870	23.0
HSFJ750-20-LS-125A	1640	5800	26.5
HSFJ750-20-LS-150A	2450	8460	31.0

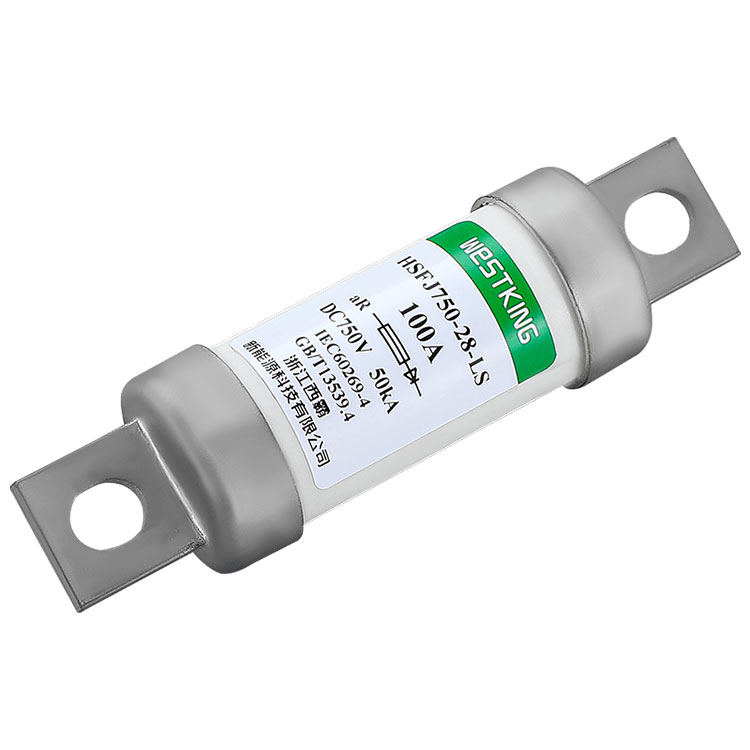

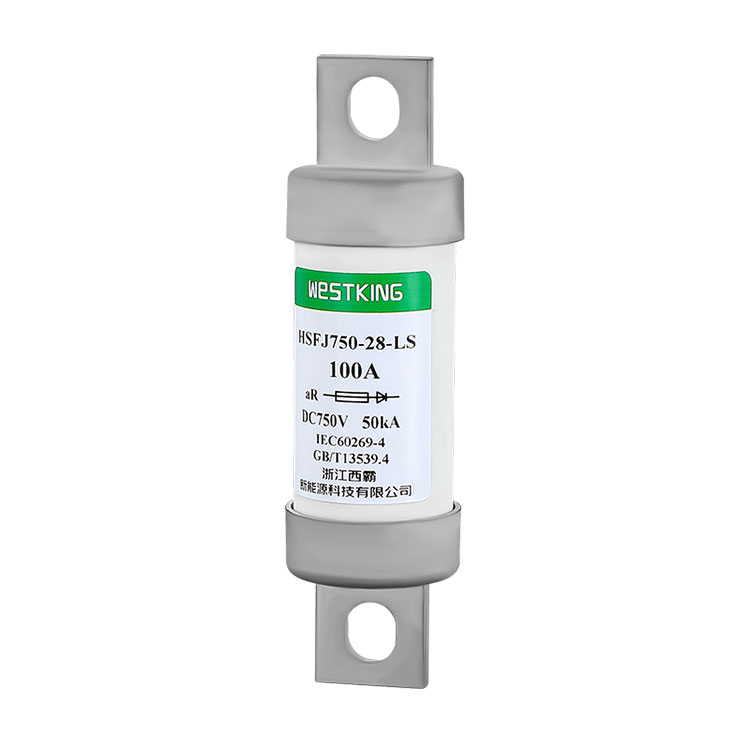

750VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ750-28-LS

Typ	I2t (A2s)		Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
Typ	Tání	Zúčtování	Ztráta výkonu 1,0 palce (w)	Upevňovací šroub/ moment
HSFJ750-28-LS-100A	700	3500	21.0	Namontujte šroub M8 Doporučený montážní moment 12,0 N•m
HSFJ750-28-LS-125A	1350	5200	26.5
HSFJ750-28-LS-150A	1900	7500	33.0
HSFJ750-28-LS-175A	2800	9000	38.0
HSFJ750-28-LS-200A	4550	15100	42.5
HSFJ750-28-LS-250A	6900	34500	52.0

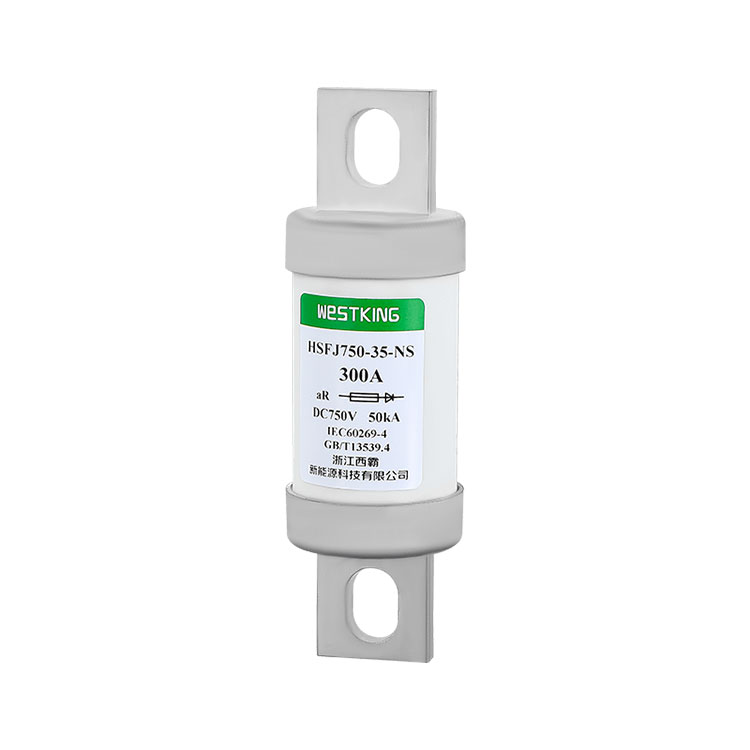

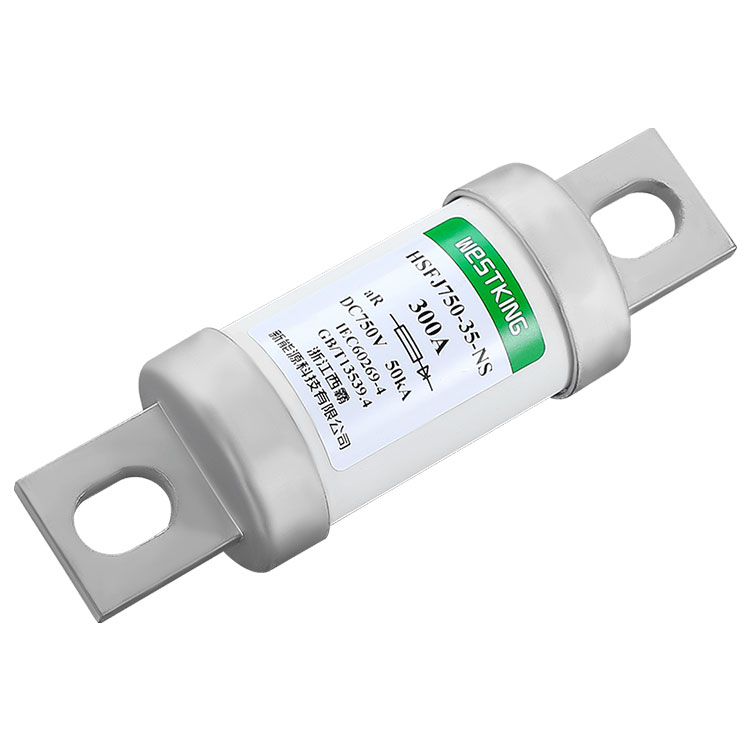

750VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ750-35-NS

Typ	I2t (A2s)		Ztráta výkonu 1,0 in (w)	Upevňovací šroub/ moment
Typ	Tání	Zúčtování	Ztráta výkonu 1,0 in (w)	Upevňovací šroub/ moment
HSFJ750-35-NS-200A	7200	18600	40.0	Namontujte šroub M10 Doporučený montážní moment 20,0 N•m
HSFJ750-35-NS-250A	10300	38500	45.5
HSFJ750-35-NS-300A	14500	56700	50.0
HSFJ750-35-NS-350A	19000	75800	57.5
HSFJ750-35-NS-400A	26500	99000	70.0

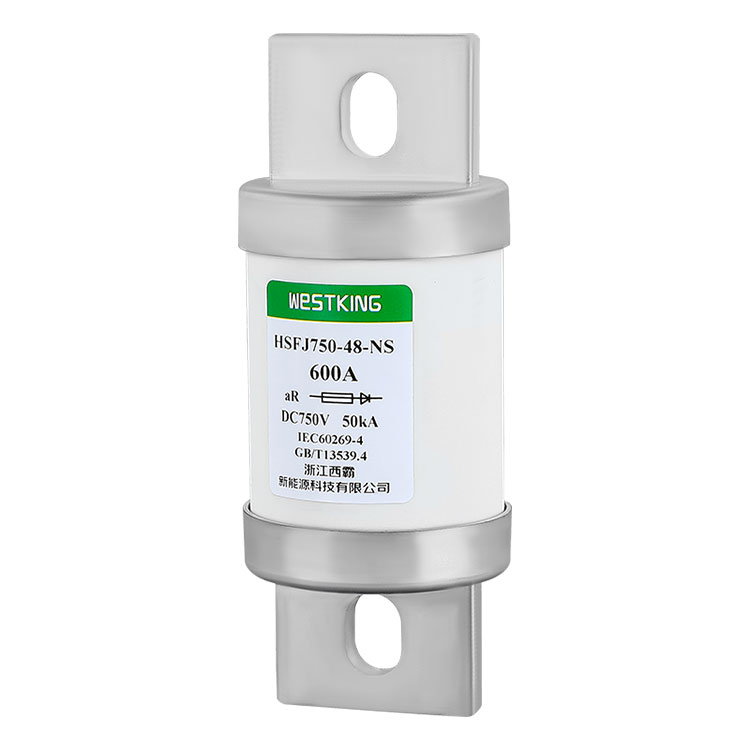

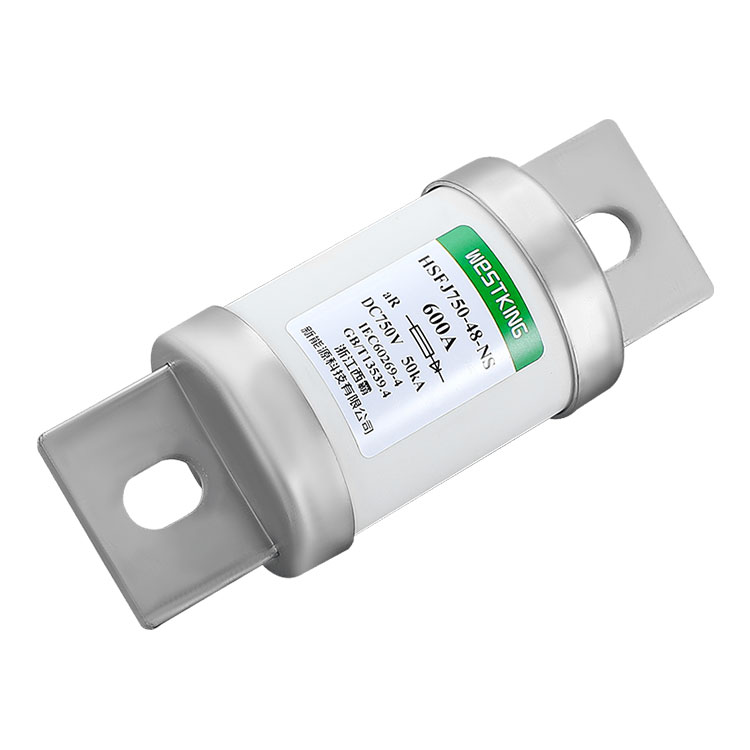

750VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ750-48-NS

Typ	I2t (A2s)		Ztráta výkonu 1,0 in (w)	Upevňovací šroub/ moment
Typ	Tání	Zúčtování	Ztráta výkonu 1,0 in (w)	Upevňovací šroub/ moment
HSFJ750-48-NS-300A	17000	72000	53.5	Namontujte šroub M10 Doporučený montážní moment 20,0 N•m
HSFJ750-48-NS-350A	21000	95000	61.0
HSFJ750-48-NS-400A	30000	115000	76.5
HSFJ750-48-NS-450A	37000	135000	91.0
HSFJ750-48-NS-500A	45000	178500	101.5
HSFJ750-48-NS-550A	56500	214000	112.5
HSFJ750-48-NS-600A	63000	265000	125.0
