Produkty > Vysokorychlostní pojistka > Šroubová rychlá pojistka severoamerického stylu > Vysokorychlostní pojistka 500VDC HSFJ500
Vysokorychlostní pojistka 500VDC HSFJ500
DC pojistky Westking řady HSFJ500jsou navrženy tak, aby nabízely spolehlivou ochranu pro různé energetické systémy. Tyto pojistky jsou šroubové válcové rychločinné pojistky, které jsou ideální pro polovodičová zařízení, jako jsou invertory, usměrňovače a měniče, stejně jako pro baterie a motorová zařízení. Své uplatnění nacházejí v odvětvích, jako je železniční doprava a nabíjecí stanice.
Odeslat dotaz
Popis výrobku
DC pojistky Westking řady HSFJ500nabízí rychlou odezvu, nízký nárůst teploty a spotřebu energie, dobrý antivibrační výkon, spolehlivou ochranu proti zkratu a snadnou instalaci. Tyto funkce poskytují komplexní ochranu napájecího systému pro optimální výkon a bezpečnost.
Technické údaje

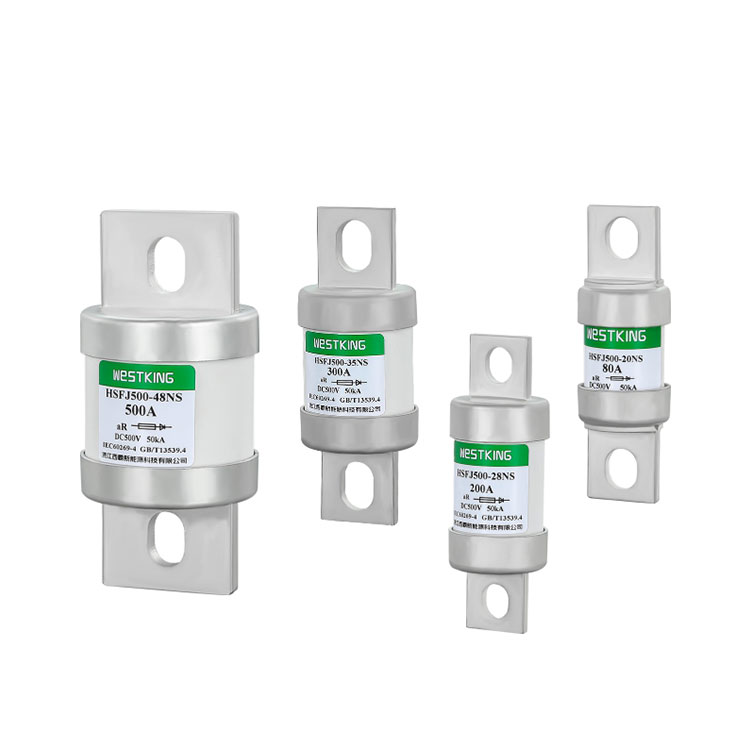

| Typ | Jmenovité napětí | Jmenovité proudy |
| HSFJ500-20-NS-(Amp) | 500VDC/750VAC | 50A,60A,70A,80A,100A,125A,150A |
| HSFJ500-28-NS-(Amp) | 500VDC/750VAC | 100A,125A,150A,175A,200A,250A |
| HSFJ500-35-NS-(Amp) | 500VDC/750VAC | 200A, 250A, 300A, 350A, 400A |
| HSFJ500-48-NS-(Amp) | 500VDC/750VAC | 300A,350A,400A,450A,500A,550A,600A |
Kategorie použití:aR
Jmenovitá vypínací schopnost: 50 kA
Normy
IEC/EN 60269-4
V souladu s RoHS
KLÍČOVÉ VLASTNOSTI/VÝHODY
Rychlé přerušení napájení: Rychle působící pojistky poskytují rychlé ukončení proudu a minimalizují ztráty při nehodě.
Spolehlivost: Konstrukce se šroubovým spojem zvyšuje stabilitu a spolehlivost v náročných prostředích.
Snadná instalace: Standardizovaná konstrukce pojistek se šroubovými spoji pro jednoduchou instalaci a údržbu.
Široká použitelnost: Kompatibilní s různými napájecími zařízeními, včetně běžných stejnosměrných sběrnic, stejnosměrných měničů/usměrňovačů napájení, spouštěčů se sníženým napětím a vysokonapěťových trakčních střídačů.
Bezpečnost: Zabezpečte zařízení a personál při poruchách.
Ekologické vědomí: Materiály šetrné k životnímu prostředí používané při výrobě.
Energetická účinnost: Vysoká rychlost vypínání přispívá k úspoře energie.
APLIKACE
Řada vysokorychlostních pojistek WESTKING HSFJ500 severoamerického typu se šroubovým připojením je primárně navržena pro ochranu běžných stejnosměrných sběrnic, měničů/usměrňovačů stejnosměrného pohonu, spouštěčů se sníženým jmenovitým napětím a vysokonapěťových trakčních střídačů.
Tyto pojistky hrají zásadní roli v elektrických systémech, protože mohou rychle přerušit napájení v případě proudového přetížení nebo zkratu.
Certifikace
• is09001 iatf16949
Původ
Čína

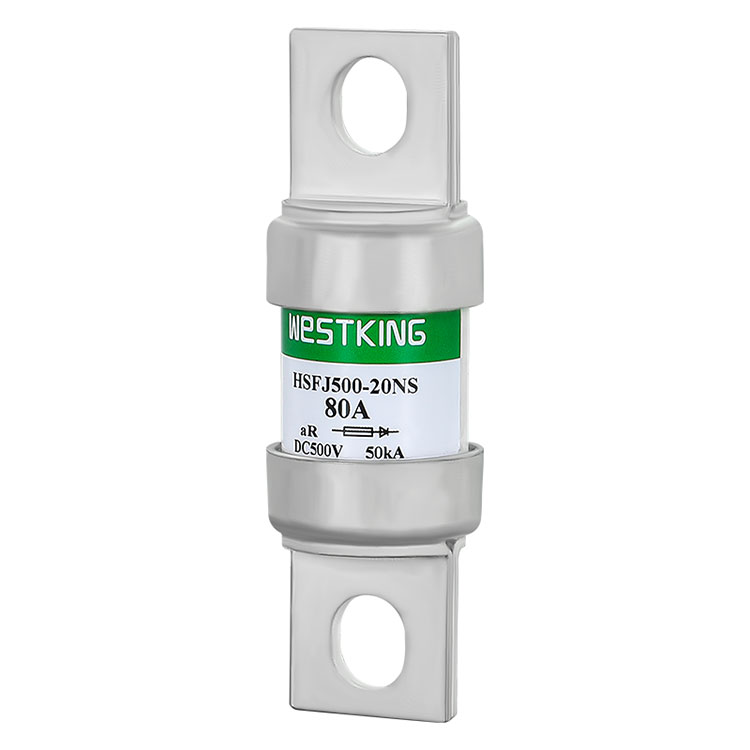

500VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ500-20-NS
| Typ | I2t (A2s) | Ztráta výkonu 1,0 palce (w) | Upevňovací šroub/ moment | |
| Tání | Zúčtování | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Namontujte šroub M8 Doporučený montážní moment 12,0 N•m |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

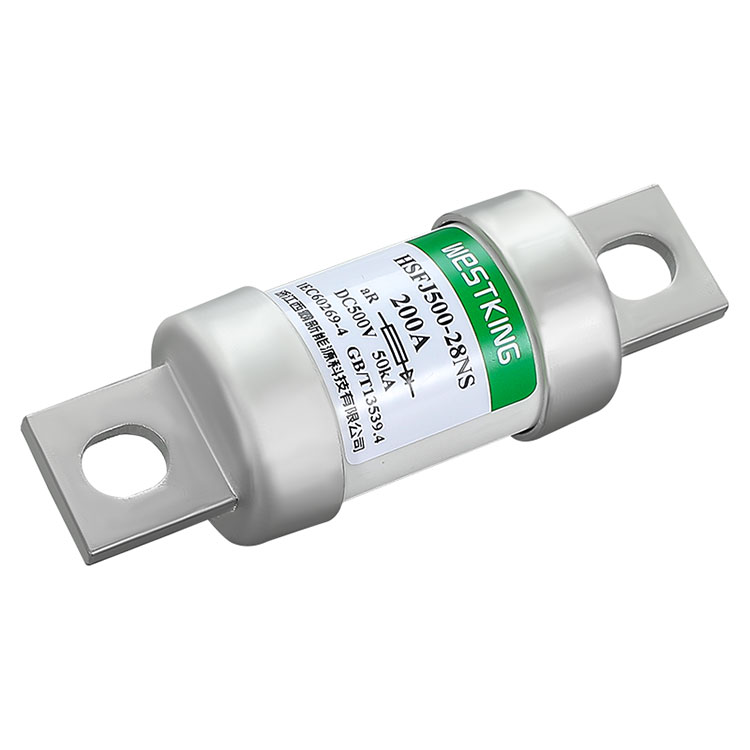

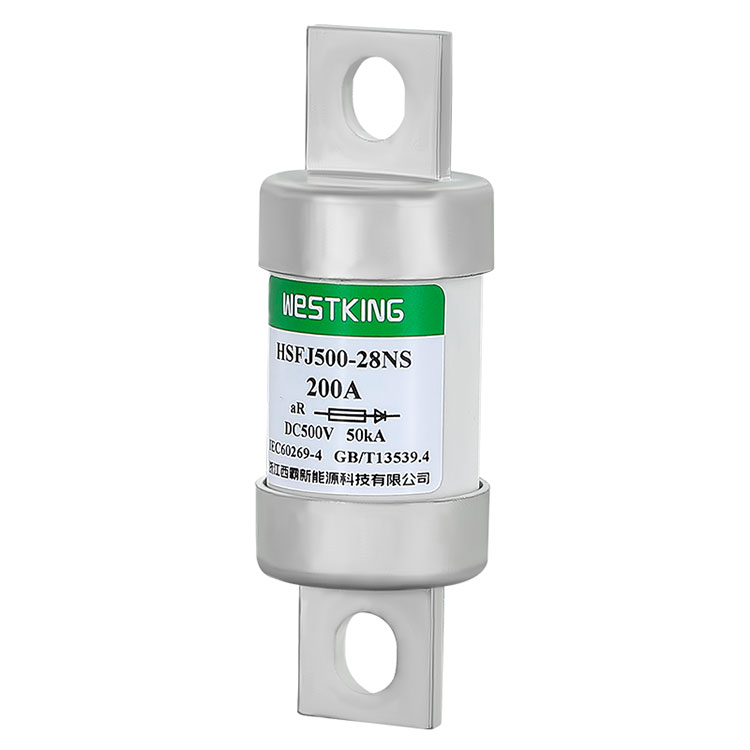

500VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ500-28-NS
| Typ | I2t (A2s) | Ztráta výkonu 1,0 palce (w) | Upevňovací šroub/ moment | |
| Tání | Zúčtování | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Namontujte šroub M8 Doporučený montážní moment 12,0 N•m |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

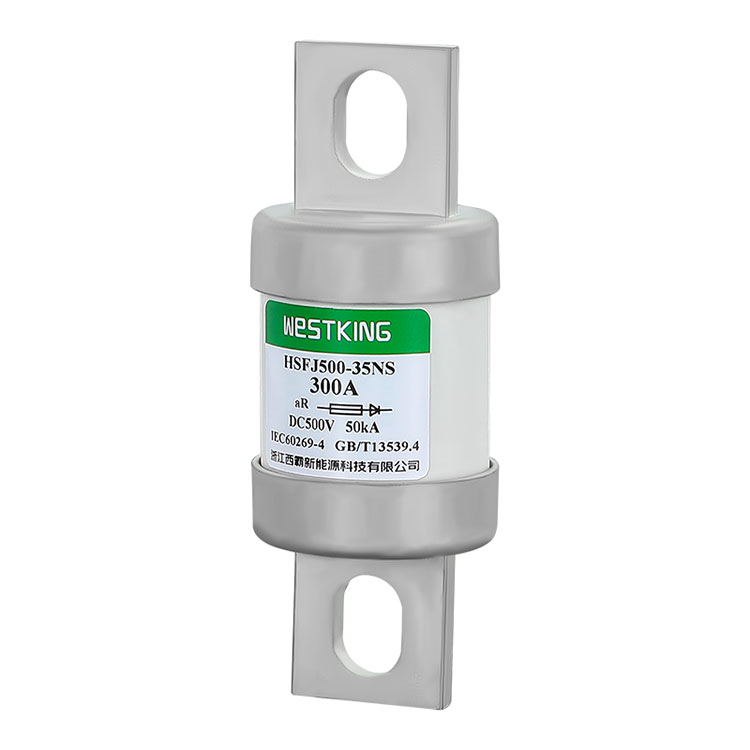

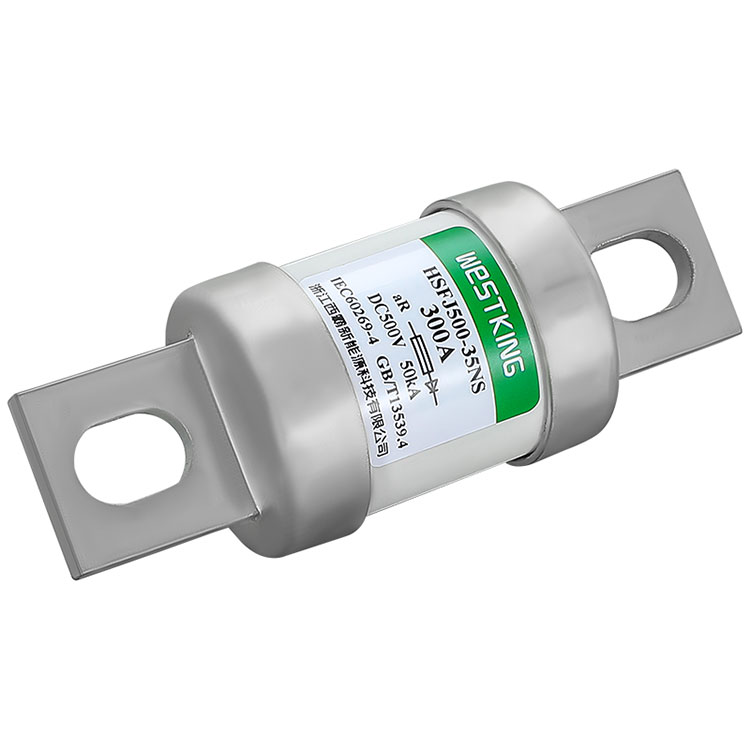

500VDC VYSOKORYCHLOSTNÍ POJISTKA-HSFJ500-35-NS
| Typ | I2t (A2s) | Ztráta výkonu 1,0 in (w) | Upevňovací šroub/ moment | |
| Tání | Zúčtování | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Namontujte šroub M10 Doporučený montážní moment 20,0 N•m |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

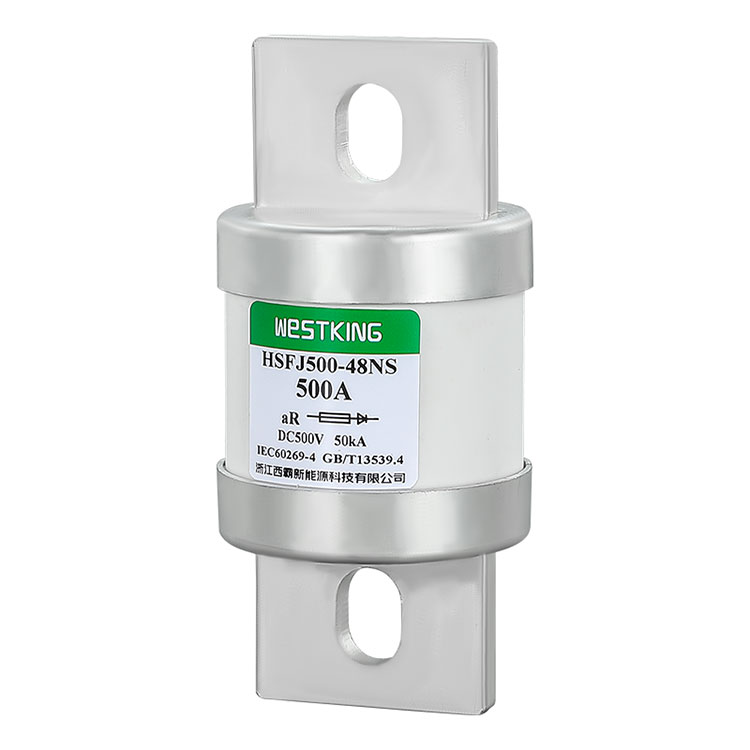

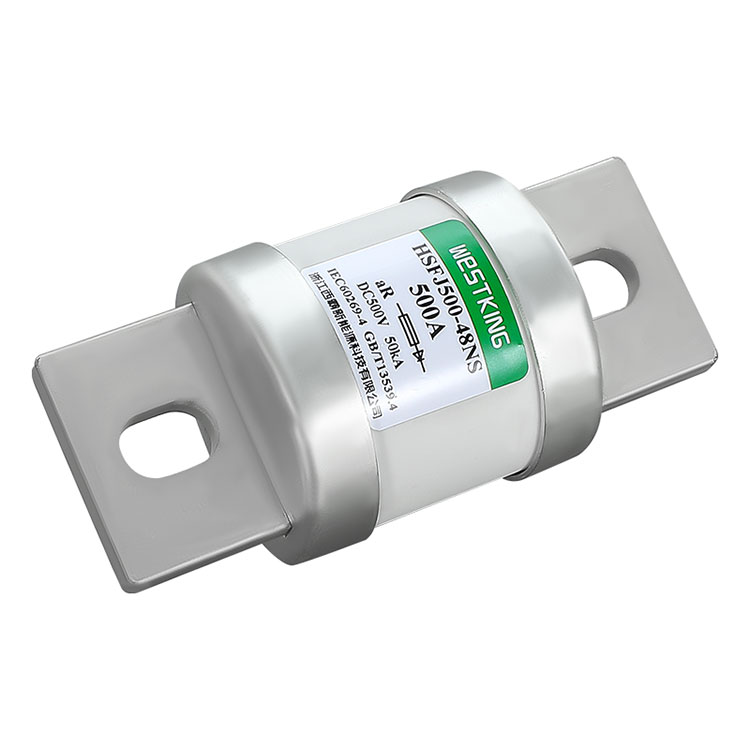

500VDC RYCHLOSTNÍ POJISTKA-HSFJ500-48-NS
| Typ | I2t (A2s) | Ztráta výkonu 1,0 in (w) | Upevňovací šroub/ moment | |
| Tání | Zúčtování | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Namontujte šroub M10 Doporučený montážní moment 20,0 N•m |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
Průvodce aplikací:
Okolní teplota:
Normální provozní podmínky: Maximální okolní teplota nepřesahující 40°C; 24hodinová průměrná teplota nepřesahující 35°C a průměrná hodnota naměřená za rok je nižší než tato; minimální okolní teplota ne nižší než -5°C.
Přípustné provozní podmínky: -40°C až 85°C.
Nadmořská výška:
Normální provozní podmínky: Nadmořská výška instalace nepřesahující 2000 m.
Přípustné provozní podmínky: 2000 m až 4500 m.
Atmosférické podmínky:
Normální provozní podmínky: Čistý vzduch, relativní vlhkost nepřesahuje 50 % při 40°C; vyšší vlhkost je povolena při nižších teplotách; za těchto podmínek může občas docházet k mírné kondenzaci v důsledku teplotních změn.
Přípustné provozní podmínky: Relativní vlhkost nepřesahuje 95 % bez zjevné kondenzace.
Podmínky instalace:
WESTKING'S FUSE by měla být instalována vodorovně nebo svisle podle skutečné situace. Při instalaci se ujistěte, že elektrická vzdálenost není menší než 8 mm a povrchová vzdálenost není menší než 10 mm. Podmínky instalace jsou následující:
a) V místech bez výrazných otřesů a nárazových vibrací;
b) V médiích bez nebezpečí výbuchu a neobsahujících žádné plyny nebo prach, které mohou korodovat kovy a ničit izolaci;
c) V místech bez deště, sněhu nebo ledové invaze.
Balení a skladování:
Balení: Vnitřní krabice z vlnitého papíru, vnější karton s bezpečnostními značkami proti dešti, vlhkosti a křehkosti.
Skladování: Teplota -40°C až 40°C; relativní vlhkost nepřesahující 70 % při 40 °C, 80 % při 30 °C a 90 % při 20 °C níže; vodotěsné, zabraňte kontaktu s kapalnou vodou a deformacím v důsledku absorpce vlhkosti; ohnivzdorný.
Použití a údržba:
WESTKING'S FUSE by měl být pravidelně čištěn a udržován vyhrazeným personálem, kontroloval stav upevňovacích prvků a zajišťoval bezpečný provoz. Když se pojistkový prvek roztaví, vyměňte jej za pojistku stejné specifikace a věnujte pozornost odstranění prachu a jiných nečistot ze základny.
